1.6 Mpaのフランジの端700Xの水ポンプの制御弁水保護弁

導入

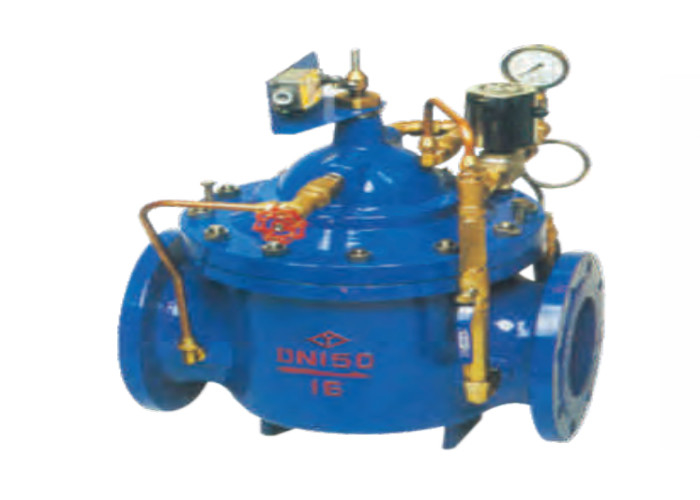

700Xポンプ制御弁は中型の逆流を防ぐために高層ビルおよび他の給水設備のポンプ出口に取付けられている逆止弁である。水ポンプが水を供給することを止めることを約ある時。ゆっくり突然ポンプ停止によって引き起こされる水撃作用または水撃作用の音を防ぐために弁の約90%を最初に閉めなさい;水ポンプが完全に停止するときポンプでくまれた水の逆流を防ぎ、効果的に逆流の影響によって引き起こされる逆の回転から水ポンプを保護するために、弁は完全に閉まる。プロダクトは水ポンプの出口のための必要な防御装置である。弁は合理化された設計である。正確な開始および完了は電磁弁の指導そして制御によって実現することができる。実用新案権に水撃作用および水撃作用の音の安全な、信頼できる使用、有効な防止、長い耐用年数および便利な取付けおよび維持の利点がある。

使用法

水ポンプの制御弁は水ポンプsの無返還弁を制御できる。水ポンプの前に取入口圧力close90%ofmain弁を最初は働かせることを止めるそれからthetheの水ポンプはsyop自動的に、予約10%は直接生存pipelinetシステムのためのplanteの水ポンプによって水を、鉱山、企業および高い建物および水供給するためにである適当tを槌で打つ起こるthewaterを避けることができるbackwateによって閉まる、

働き主義

水ポンプの働く弁が下流に水を供給するとき、ソレノイドの試験弁は十分に開く、針弁は適切な開始に合わせられ、上流水は針弁および一方通行弁を通して主要な弁の管制室に入り、ソレノイドの操縦者弁を貫流する。現時点で、主要な弁の管制室の圧力は適切な開始で下流の正常な水を保つために主要な弁を保つ。

水ポンプが働くことを止めるときソレノイドの試験弁は最初に閉まる、主要な弁の管制室は排水、管制室の上昇の圧力を停止し、主要な弁は閉まり始める。それが90%に閉まるとき、主要な弁の上部旅行スイッチはポンプ停止信号および水ポンプ停止動くことを出力する。現時点で、下流の帰り水は逆止弁を通して主要な弁の管制室に入る、管制室の圧力は上がり、主要な弁は閉鎖している。

主要な部品および材料

次元
