商品の詳細:
お支払配送条件:
|

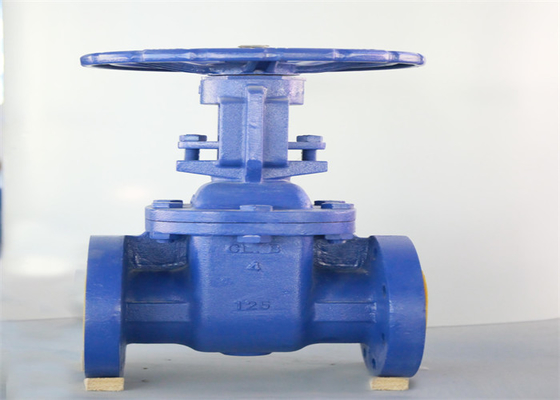

| 製品名: | フランジを付けたようになったゲート弁 | 圧力: | 低圧 |
|---|---|---|---|
| 構造: | 上昇の茎のゲート弁 | 媒体: | ater、vapou |
| 左舷サイズ: | 2" ~12" | 標準: | msss-70 |
| 向かい合って: | ASME B16.10 | 温度: | -10 200℃に |
| 色: | 青 | ボディ材料: | 延性がある鉄 |
| ハイライト: | 125LBはゲート弁 フランジを付けたようになった,APIはゲート弁 フランジを付けたようになった,ANSI 6インチによってフランジを付けたようになるゲート弁 |
||
ゲート弁は開始および最後の部品が付いているゲートである。ゲートの動きの方向は流動方向に垂直である。ゲート弁は十分に開きただ、十分に閉まり、調節されなく、絞ることができる。ゲート弁はバルブ シートとゲート間の接触によって密封される。通常、密封表面は金属材料と1Cr13、stl6、ステンレス鋼、等を覆うことのような耐久性を、高めるために覆われる。ゲート弁は堅いゲート弁および伸縮性があるゲート弁を備えている。異なったゲート弁に従って、ゲート弁は堅いゲート弁および伸縮性があるゲート弁に分けられる。
| 設計および製造 | MSS S-70 |
| 向かい合って | ANSI B16.10 |
| フランジの端 | ANSI B16.1 |
| テスト | MSS SP-70 |
つけるか、またはわずかな圧力がbleow圧力125LBである、媒体は茎、石油産業、化学indemical企業、製薬産業の分野で使用されるcanbe電力産業水またはオイルでなければならないパイプラインを離れて回せば
| サイズ | 2" ~12" |
| Norminalのressure | 125LB |
| Suitbleのtempreature | -10 200℃に |
| シール テスト | 1.41mpa |
| 貝テスト | 2.46mpa |
| 適した媒体 | 水軽油 |

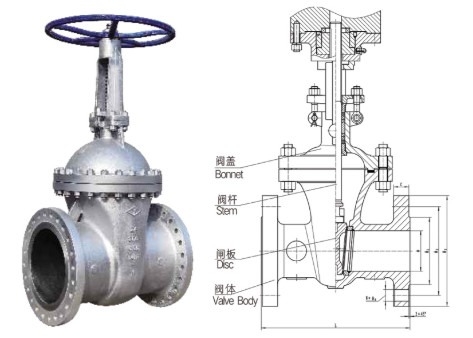

| 部分名 | 材料 |
| ボディ | HT200 |
| ボディ シーリング リング | ZCuSn5Pb5Zn5 |
| ディスク リング | ZCuSn5Pb5Zn5 |
| ディスク | HT200 |
| 茎 | 2Cr13 |
| ナット | 25 |
| ボルト | 35 |
| ガスケット | 08+グラファイト |
| ボンネット | HT200 |
| パッキング | グラファイト |
| ボルト | 35 |
| ナット | 25 |
| パッキン押さえ | QT450-10 |
| 茎のナット | ZCuSn5Pb5Zn5 |
| ボンネットのナット | HT200 |
| 細長かった止めねじ | 35 |
| 車輪 | HT200 |
| 車輪のナット | Q235 |

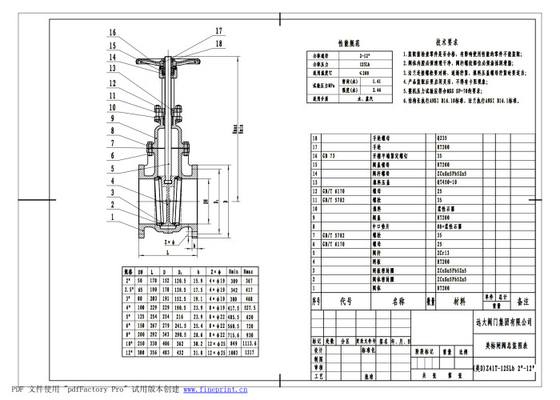

| サイズ | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 178 | 152 | 120.5 | 15.9 | 4xф19 | 310 | 368 | 203 |
| 2-1/2 「 | 65 | 190 | 178 | 139.5 | 17.5 | 4xф19 | 339.5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152.5 | 19.1 | 4xф19 | 377.7 | 464.7 | 203 |
| 4" | 100 | 229 | 229 | 190.5 | 23.9 | 8xф19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23.9 | 8xф22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241.5 | 25.4 | 8xф22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298.5 | 28.6 | 8xф22 | 715.6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30.2 | 12xф25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31.8 | 12xф25 | 1003 | 1317 | 508 |
流動抵抗は小さく、密封表面は媒体によってより少なくブラシをかけられ、腐食する。開始および完了はlabor-savingである。媒体の流れ方向は流れを妨げ、圧力を減らさないで制限されていない。実用新案権に簡単な形、短い構造長さ、よいmanufacturabilityおよび広い適用範囲の利点がある。
維持しにくいのシーリング表面間の腐食そして傷をもたらすことは容易である。
開閉のためにある特定のスペースを要求する、開始および閉鎖時は長い全体寸法は大きく、
