商品の詳細:
お支払配送条件:
|
| 製品名: | フランジを付けたようになったゲート弁 | 色: | 顧客の要求 |
|---|---|---|---|
| 標準: | BS | 材料: | 延性がある鉄 |
| 左舷サイズ: | DN40~600 | 関係: | フランジの端 |
| 媒体: | 水、蒸気 | 圧力: | 低圧 |
| 車輪材料: | 延性がある鉄 | 座席: | 青銅色 |
| ハイライト: | OS&Yの鋳鉄のゲート弁,さびない鋳鉄のゲート弁,BS 5163 |
||

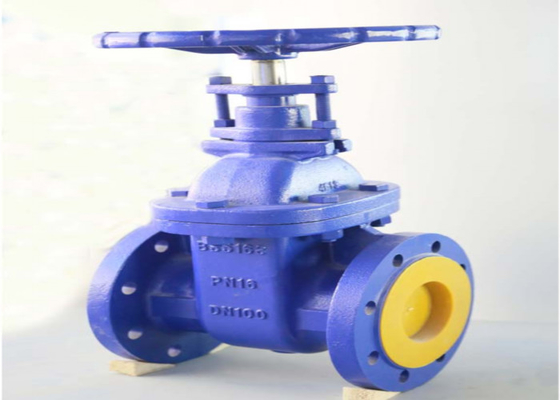

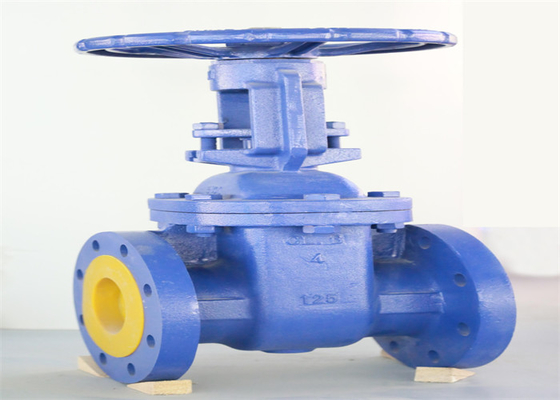

ゲート弁の開始および最後の部品はゲートである。ゲートの動きの方向は流動方向に垂直である。ゲート弁は十分に開きただ、十分に閉まり、調節されなく、絞ることができる。ラムに2つのシーリング表面がある。最も一般的なモードRAM弁の形態くさび形およびくさび形の角度弁の2つのシーリング表面
| DN （mm） | DN （nch） | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. 部品がアセンブリの前に修飾される、サービス性能に影響を与える部品は組み立てることができないかどうか確認すれば;
2. バルブ本体の内部キャビティはきれいになり錠の棒の糸はグリースが塗られなければならない
3つのフランジの接続のボルトは対称的にそして次第にきつく締められ、パッキン押さえのナットのきつく締まる肘は適切である;
4. 媒体の弁、接触表面および全面的な弁の表面の内部キャビティは顧客の要求に従って塗られる
5. プロダクトはアセンブリの後で詰め込まないで柔軟に開閉されたり;
6つは全機械の圧力試験bs5146の条件を満たす
7. 設計基準はBS5163に従い、フランジの関係はbs4504に従う
8. 構造の長さはに従って実行される|so5752基本的なシリーズ3
