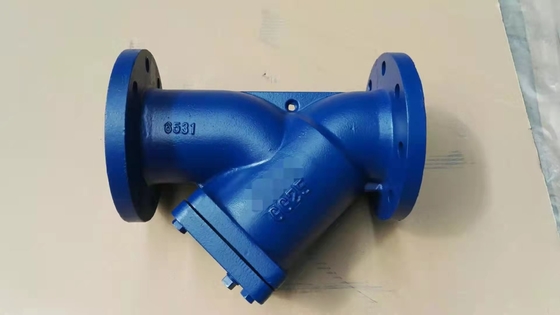

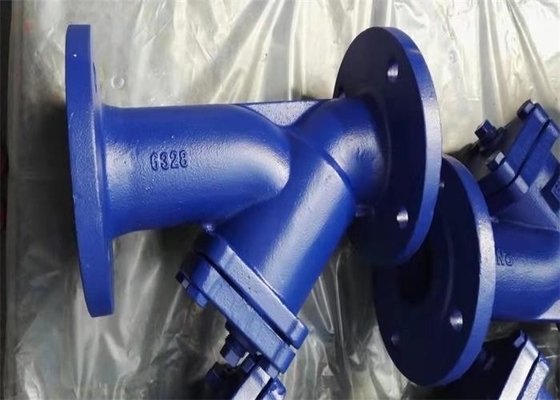

| 製品名: | Yのこし器弁 | ボディ材料: | 延性がある鉄、鋳鉄 |
|---|---|---|---|
| 媒体: | 水、オイル、ガス | 圧力: | 1.6 mpa |
| 媒体の温度: | -20から200 ℃ | 色: | 青い、顧客の要求 |
| サイズ: | DN50-DN300 | 向かい合って: | DIN 3202-F1 |
| フィルター: | SS304 | ガスケット: | 08+Graphite |
| ハイライト: | SS304延性がある鉄Yのこし器,蒸気の延性がある鉄Yのこし器,蒸気ラインのためのグラファイトのこし器 |
||
Yタイプ フィルターは媒体を運ぶパイプ・ライン・システムのための不可欠なろ過装置である。Yタイプ フィルターは通常圧力減圧弁、圧力安全弁、一定した水位弁または他の装置の入口で媒体の不純物を取除き、弁および装置の正常な使用を保護するために取付けられている。Yタイプ フィルターに高度の構造、低い抵抗および便利な下水排出の特徴がある。Yタイプ フィルターの適当な媒体は水、石油およびガスのどちらである場合もある。通常、給水ネットワークは18である| 30網は、換気ネットワーク10である| 100網および石油供給ネットワークは100である| 480網。バスケット フィルターは接続管、主要な管、フィルター青、フランジ、フランジ カバーおよび締める物で主に構成される。液体が主要な管を通してフィルター青に入るとき、固体不純物の粒子はフィルター青で妨げられ、きれいな液体はフィルター出口からフィルター青を通した排出される
| DN | L | D | D1 | D2 | b-f | Zxфd | L1 | L2 |
| 50 | 230 | ф165 | ф125 | ф99 | 20-3 | 4xф19 | 102 | 140.5 |
| 65 | 290 | ф185 | ф145 | ф118 | 20-3 | 4xф19 | 112 | 161 |
| 80 | 310 | ф200 | ф160 | ф132 | 22-3 | 8xф19 | 138 | 184 |
| 100 | 350 | ф220 | ф180 | ф156 | 24-3 | 8xф19 | 165 | 222 |
| 125 | 400 | ф250 | ф210 | ф184 | 26-3 | 8xф19 | 191 | 257 |
| 150 | 480 | ф285 | ф240 | ф211 | 26-3 | 8xф23 | 214 | 290 |
| 200 | 600 | ф340 | ф295 | ф266 | 30-3 | 12xф23 | 275 | 363 |
| 250 | 730 | ф405 | ф355 | ф319 | 32-3 | 12xф28 | 330 | 434 |
| 1300 | 850 | ф460 | ф410 | ф370 | 32-3 | 12xф28 | 387 | 542 |
| Norminal圧力（MPA） | 1.6 |
| 殻から取り出しなさい（水） | 2.4Mpa |
| 温度 | -10℃への200℃ |
| 適した媒体 | 水オイルの蒸気 |
| 部分名 | 材料 |
| ボディ | GG25 |
| フィルター | SS304 |
| ガスケット | 非アスベストス |
| ボンネット | GG25 |
