商品の詳細:
お支払配送条件:
|

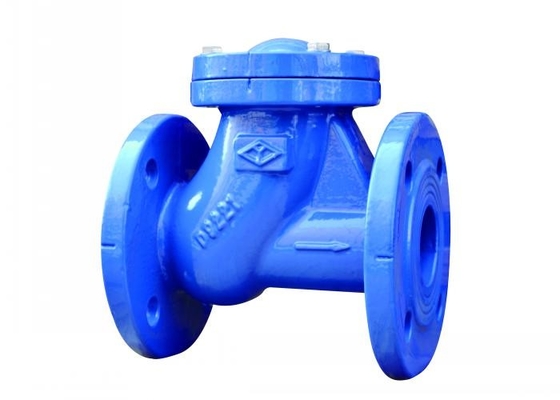

| 製品名: | 上昇の逆止弁 | 圧力: | 1.6mpa |
|---|---|---|---|
| ボディ材料: | 鋳鉄 | 媒体: | 水 |
| 媒体の温度: | 正常な温度 | 関係: | フランジの端 |
| サイズ: | DN40へのDN200 | 色: | 顧客の要求/blue |
| 球: | WCB+NBR | 標準: | GBの標準 |
| ハイライト: | フランジの端の球のタイプ逆止弁,16のMpaの球のタイプ逆止弁,反酸化ボール逆止め弁 |
||
ゴム製球は空の鋼球を採用し、シーリングを保障し、弁の完了の間にパイプ・ライン・システムへの損傷を減らすことができるよい伸縮性のゴムと付す。弁が開くとき、穴が付いている円錐ボディは鋼球を修理し、ゴム製球と円錐ボディの間で接触表面の圧力を除去し、接触表面の接触をすることができ弁でゴム製球の動揺によって引き起こされる油圧損失を減らす。大型パイプ・ライン・システムでは、3チャネルの使用か4チャンネルの球形の逆止弁は大きい弁の版の構造を、弁の版の重量を減らすために取り替えることができる、内部チャネルを独立した多孔性の構造を持てば作るために、球は各穴に置かれる。液体は干渉なしでバルブ本体を書き入れ、出ることの過程において自身の方法行き、弁の閉鎖の過程において影響および振動を減らし、騒音を減らし、そして完全に球の連続した欠陥を除去する。多チャネルの球形の逆止弁は連結された部品（シャフトおよびシャフトの袖）および相対的な機械摩擦動きを備えていない。振動逆止弁によって比較されて、それに傷つきやすい部品、長い耐用年数および保守作業がない
この弁はパイプライン媒体の逆流を防ぐ単一の開始のために最後使用され。
| Norminal圧力 | 1.6 （mpa） |
| 貝テスト | 2.4 mpa （水） |
| シール テスト | 1.76のmpa （wtaer） |
| 温度 | ≤80℃ |
| 媒体 | 水 |
| mm | L | D | D1 | D2 | b-f | Z-фd | H |
| 40 | 203 | 150 | 110 | 84 | 19-3 | 4-ф19 | 129 |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-ф19 | 129 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-ф19 | 146 |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-ф19 | 152 |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-ф19 | 189 |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-ф19 | 190 |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-ф23 | 226 |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-ф23 | 275 |
