商品の詳細:
お支払配送条件:
|
| 製品名: | 防火弁 | 関係: | ウエファー |
|---|---|---|---|
| 力: | handel | 色: | 赤/顧客の要求 |
| 温度: | ≤80℃ | 圧力: | 1.0~1.6mpa |
| ボディ材料: | 鉄 | 媒体: | 水 |
| ハイライト: | 反腐食の防火弁,1.6mpa防火弁,ハンドルの防火蝶弁 |
||
導入

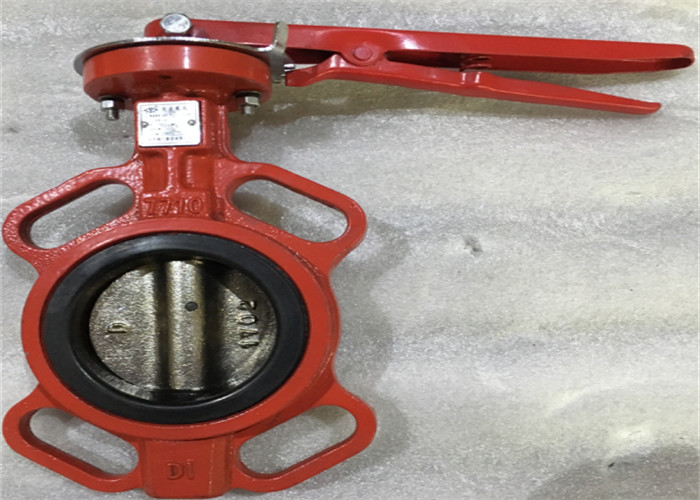

ハンドルの蝶弁の蝶版はパイプラインの直径の方向に取付けられている。蝶バルブ本体の円柱チャネルでは、disc-shaped蝶版は0の° - 90°の回転角度の軸線のまわりで回る。それが90°に回るとき、弁は十分に開いている。この弁は一般に水平に取付けられている
| DN | ф | H | L | Z-фd | B |
| DN40 | 110 | 160 | 234 | 4-ф21 | 43.00 |
| DN50 | 125 | 170 | 234.00 | 4-ф23 | 43.00 |
| DN65 | 145 | 178 | 261.00 | 4-ф23 | 46.00 |
| DN80 | 160 | 202 | 261.00 | 4-ф23 | 46.00 |
| DN100 | 180 | 222 | 259.50 | 4-ф23 | 52.00 |
| DN125 | 210 | 233 | 312.00 | 4-ф23 | 56.00 |
| DN150 | 240 | 257 | 312 | 4-ф26 | 56 |
| DN200 | 295 | 295 | 360 | 4-ф26 | 60 |
| ボディ | 鉄 |
| 座席 | NBR |
| ディスク | 延性がある鉄 |
| 茎 | 鋼鉄ステンレス鋼 |
