商品の詳細:
お支払配送条件:
|

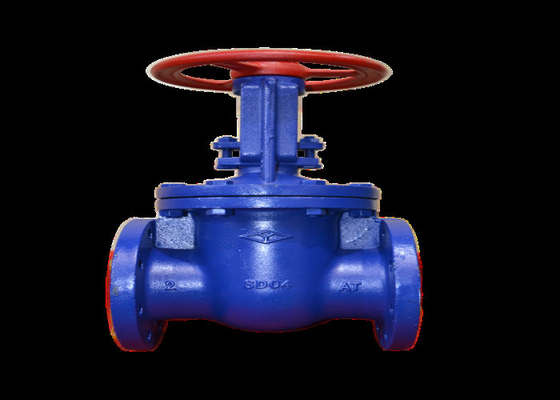

| 製品名: | フランジを付けたようになったゲート弁 | 色: | 青い顧客の要求 |
|---|---|---|---|
| 関係: | フランジの端 | サイズ: | DN40-600 |
| 設計基準: | GB12232 | 圧力: | pn10/pn16 |
| 媒体の温度: | 中型の温度 | 媒体: | 水、オイル、ガス |
| ハイライト: | フランジの平行二重ディスク ゲート弁,延性がある平行二重ディスク ゲート弁,鋳鉄の延性があるゲート弁 |
||
伸縮性があるつけられていたゲート弁の利点に加えて、それは直接弁の開始を観察し、迅速かつ確実に開閉するできる。従って、それは地面からの高い間隔で一般に取付けられているインダストリアル・システムおよび消火活動で頻繁に使用される
密集した構造、適度な設計、よい弁の剛性率、滑らかなチャネルおよび小さい流れの抵抗係数。密封表面は長い耐用年数のステンレス鋼のおよび超硬合金から、成っている。
適用範囲が広いグラファイトのパッキングは信頼できるシーリングおよび軽く、適用範囲が広い操作と、採用される。運転モードは空気、電気の、空気およびギヤ伝達に分けられ、構造タイプは伸縮性があるくさびの単一のラム、堅いくさびの単一のラムおよび二重ラムである。
それはcentical Petro-chem、pharmaおよび力、ずっと等の分野で広く利用されている。それは開閉するによって使用されたり蒸気の管でおよび1.0 mpaの圧力の下でオイル、等
| ボディ ボンネット | 延性がある鉄をねずみ鋳鉄 |
| ディスク | ねずみ鋳鉄の/Ductileの鉄 |
| 茎 | 炭素鋼/真鍮/ステンレス鋼 |
| くさび | 延性がある鉄 |
| ヨークのナット | 黄銅 |
| 手車輪 | ねずみ鋳鉄/延性がある鉄 |
| タイプ |
わずかなDN |
尺寸（mm） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | D0 | ||
| Z44T/W-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 240 | 140 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 260 | 180 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 300 | 180 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-Φ18 | 345 | 200 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-Φ18 | 395 | 200 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-Φ18 | 478 | 240 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 558 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-Φ23 | 720 | 320 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-Φ23 | 845 | 320 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-Φ23 | 990 | 400 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-Φ23 | 1175 | 400 | |
| 400 | 480 | 565 | 515 | 482 | 32-4 | 16-Φ25 | 1250 | 500 | |
