商品の詳細:
お支払配送条件:
|
| 媒体: | 水、オイル、ガス | 力: | マニュアル |
|---|---|---|---|
| 材料: | 鋳鉄か延性がある鉄 | 圧力: | 1.6 Mpa |
| 構造: | 地球 | 標準的なか標準外: | 標準 |
| ハイライト: | 反腐食の地球弁の鋳鉄,1.6 Mpaの地球弁の鋳鉄,フランジを付けたようになった地球停止弁 |
||
バランス弁は特殊関数および理想的で新しい省エネプロダクトが付いている弁である。それによい流量特性があったり、適度に流れを配り、管ネットワークの油圧不均衡の問題を解決できる。それは、正確に管ネットワークの圧力降下そして流れを調節し、中型のバランスの目的を達成するために媒体の流れの状態を改良できる
1. プロダクトに流れの測定のための開始徴候そして開始があり装置を、および小さい圧力測定弁を締める。特別で理性的な器械を使用して、設計で計算される開始価値を入れなさい。流れは設計の品質を満たすとき、締めることができる。それは一定した流れを保障し、十分にシステムの油圧および熱バランスを実現できる。

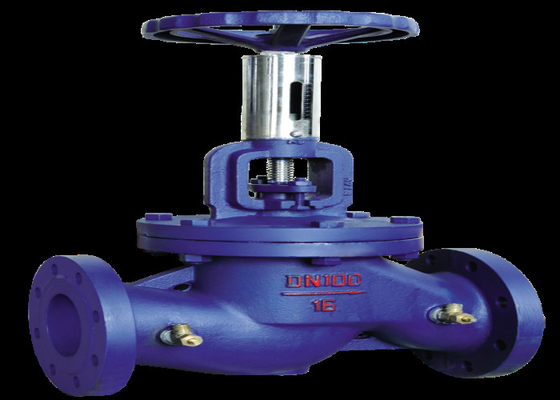

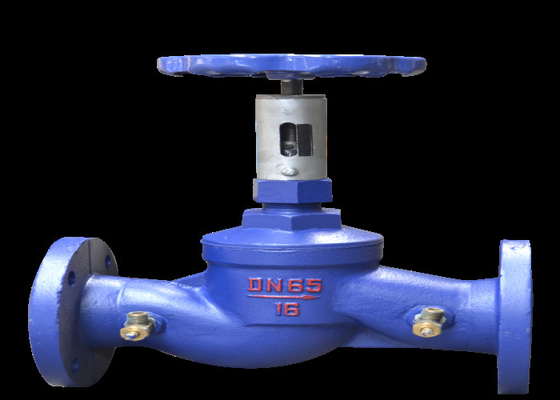

2. 弁はバルブ本体、弁ディスク、弁カバー、弁茎および手車輪で構成される。
3. 弁ディスクを流れの規則を実現するために上がるか、または落ちるように運転するように手車輪および弁茎を回しなさい
| タイプ |
DN |
（mm） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | D0 | ||
| JP41F-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 168 | 80 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 220 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 17-2 | 4-Φ18 | 245 | 120 | |
| 50 | 230 | 160 | 125 | 100 | 19-2 | 4-Φ18 | 285 | 120 | |
| 65 | 290 | 180 | 145 | 120 | 19-2 | 4-Φ18 | 330 | 140 | |
| 80 | 310 | 195 | 160 | 135 | 21-2 | 8-Φ18 | 480 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 23-2 | 8-Φ18 | 490 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 25-2 | 8-Φ18 | 590 | 280 | |
| 150 | 480 | 280 | 240 | 210 | 27-2 | 8-Φ23 | 615 | 320 | |
