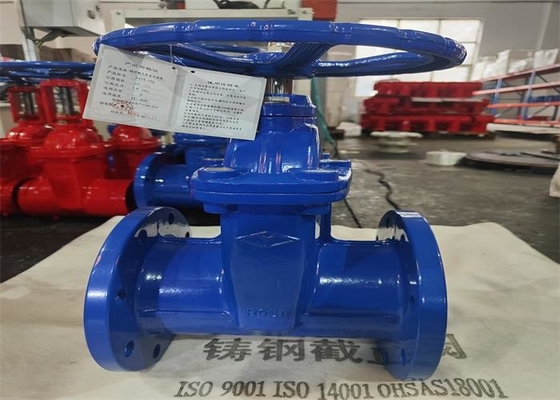

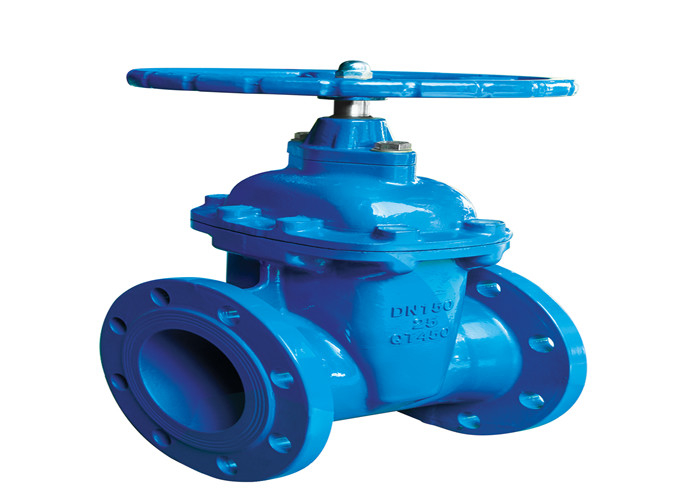

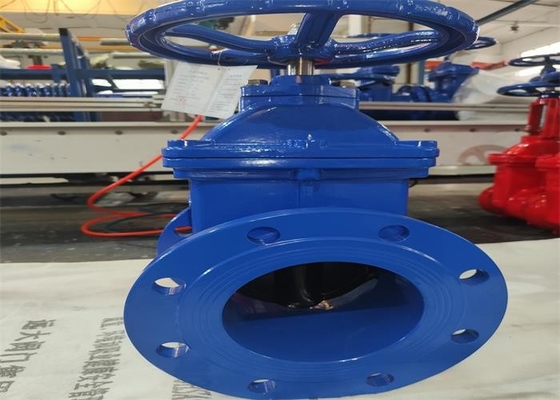

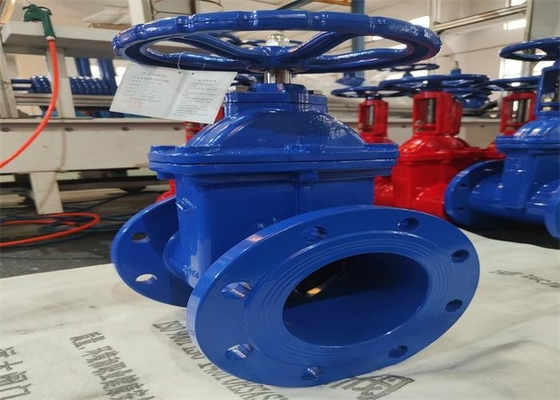

DIN 1.6 Mpaの延性がある鉄の弾力性のある座席非上昇の茎によってフランジを付けたようになるゲート弁

Uage:

弁は中型の温度の高くないより80の℃が付いているパイプラインそして装置の開閉に使用することができる。

構造および行為の主義:

1. 弁は接続されるフランジで、GB/T 12232の標準に従う。弁はバルブ本体、ボンネット、ゲート、弁の棒、等で構成される。

2. 弁は開閉の目的を達成するためにラムを上下に運転するように特別なキーの回転によって弁茎を回す。弁の版の必要な加硫させたゴムは効果的に弁の版と媒体間の接触を妨げ、優秀な反錆の性能がある。シーリングの効果をゴムによって作り出されるマイクロ変形の補償の効果の使用によって達成することができるラムが重点を置かれるとき。

弁の特徴

1. 簡単な形、軽量、よい製造技術、広い適用範囲および容易な取付け。

2. 構造は適度、密集している、容積は小さく、多くの最後の部品（ゲート）は自動的に操作の間に異常な負荷か温度によって引き起こされるバルブ本体の変形を償うことができるおよびシーリングを安全、信頼できる採用するくさびの構造。

3. 媒体は接続されるか、または断ち切ることができるゲート弁の両面からあらゆる方向で流れることができる。

4. 開始および完了はlabor-savingである。開閉して場合、ラムの動きの方向が中型の流れ方向に垂直である。停止弁によって比較されて、ゲート弁の開閉labor-savingである。

5. ゲートが錆つくことを防ぐのに下水排出にそれが使用することができる。

注意を必要とする問題

ゴムは弁が製造業者によって推薦される規模の外で使用することができない内側のシールをつけた。次の部分的な警告はすべてでが、ある適用問題を助ける。

1. 伸縮性がある座席シール弁は働き圧力がわずかな圧力より大きいパイプラインに取付けられない。

2. 伸縮性がある座席シール弁は憶病なパイプラインで製造業者によって特に推薦されないか、または示されれば使用されない。

3. 弾力性のあるつけられていたゲート弁は凍結温度--にさらされるべきではない。

4. DN40~ DN100操作のトルクが270N.mより大きくないべきではないこと操作の損傷を防ぐことを、推薦される。DN125 | DN300以上400 N.m。DN350 | DN600 500N.m以下。

5. ローカル最低の温度が4 ℃より低いとき、断熱材の保護は提供される;端弁として使用される場合、友達の管かジャケットは管の壁の温度が0の℃より低くなることを防ぐべき熱することのために使用される。

6. 厳しく中型の温度の振動か急速な変更に耐えるパイプラインでそれを取付け、使用することを禁止する

7. 弁によって接続されたパイプラインは支店を修理し、弁が取付けられていた後関係に使用した2つのフランジは同心および平行圧力を接続し、弁プロダクトを傷つけることを避けるためにである。

8. それが使用されてもどこで、伸縮性がある座席シールのゲート弁は屋内で置かれる必要がある。それが屋外に置かれる必要があれば弁は風、雨および日光から保護される必要がある。冷たい雰囲気では、水が弁に入り、弁の鋳造および伸縮性があるバルブ シートの損傷を防ぐために、凍っていることを防ぐことを完了する。

伸縮性がある座席シールのゲート弁が溝の下で取付けられているとき弁を作動させるように、特別な用具は要求される。伝達棒は慣習的な槓杆握りとして使用される。伝達帽子は弁で取付けられている。長い槓杆握りは要求される。

伝達帽子は作動の棒が付いている地下から容易に作動させることができ地下サイズは修理のための弁カバーそして内部部品の取り外しのために便利である。

地面の取付け:弁が地面で取付けられている場合弁への損傷を防ぐために、パイプラインは整理される。弁は無秩序な整理されたパイプラインに取付けることができない。
