商品の詳細:
お支払配送条件:
|

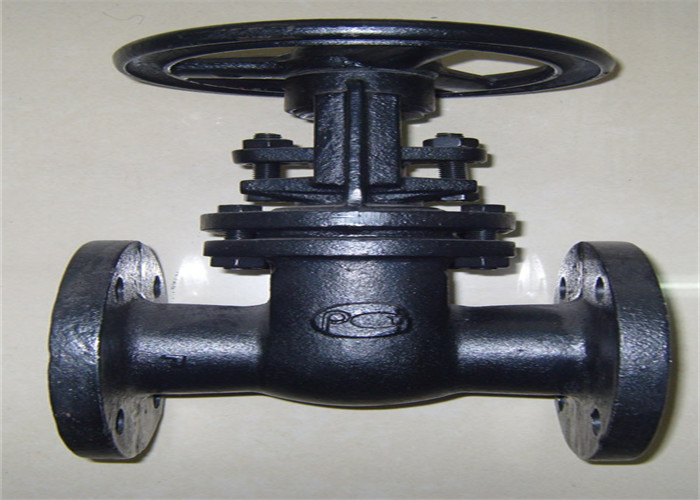

| 製品名: | フランジを付けたようになったゲート弁 | 圧力: | 中型圧力 |
|---|---|---|---|
| 媒体: | 水、オイル | 標準: | GOST |
| ボディ材料: | 鋳鉄 | 色: | 顧客の要求黒 |
| 関係: | フランジの端 | サイズ: | DN50~DN400 |
| タイプ: | 上昇の茎 | 媒体の温度: | 中型の温度 |
| ハイライト: | GOST標準4のゲート弁はフランジを付けたようになった,真鍮の座席4ゲート弁はフランジを付けたようになった,dn200ゲート弁はフランジを付けたようになった |
||
弁は非腐食性媒体のパイプラインそして装置の開閉と一般にない絞ることのために使用することができる。
弁はラムを運転しか、または落ち、開閉の目的を達成するために液体に線形変位の垂直を作るために弁茎移動を上下にするように手車輪の回転によって上がるために弁茎のナットを回す。
1. 簡単な形、よい製造工程、広い適用範囲および容易な取付け。
2. 流動抵抗は小さい。ゲート弁のバルブ本体の中の中型チャネルはまっすぐである。媒体はゲート弁、従って流れの抵抗を貫流が小さいとき流れ方向を変えない。
3. 媒体は接続されるか、または断ち切ることができるゲート弁の両面からあらゆる方向で流れることができる
| DN | L | D | D1 | D2 | D3 | b-f | Z-Φd | Hmin | Hmax | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238.6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862.5 | 1159.5 | 350 |
