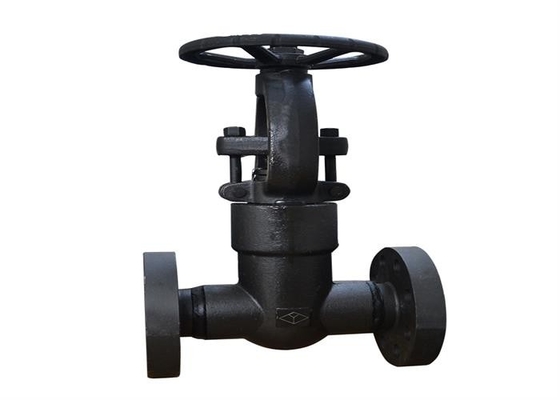

造られた鋼鉄A105高圧1.6/2.5/4.0/6.4 Mpaの上昇の茎によってフランジを付けたようになるゲート弁

使用法

造られた鋼鉄ゲート弁はバルブ本体に耐える圧力およびボンネット造られるゲート弁を示す。造られた鋼鉄ゲート弁の開始および最後の部品の動きの方向は流動方向に垂直である。造られた鋼鉄ゲート弁は十分に開閉されるただ調節されるか、または絞ることができない;この一連の弁は石油、化学工業、発電所および他の企業で主に断ち切りか、またはパイプラインを接続し、システムの正常運営を維持するのに使用されている。

働き主義

弁の完了:手車輪か他の運転装置を右回りに回せば、弁の棒のナットは弁を閉めるために弁の棒を下方に運転する。

弁の入り口:手車輪か他の運転装置を左回りに回せば、弁の棒のナットは弁を開けるために弁の棒を上向きに運転する。

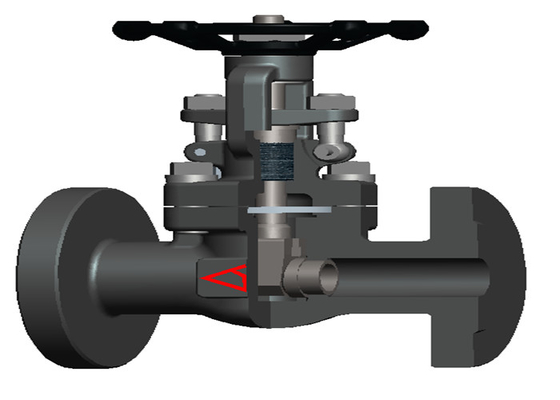

構造特徴

1. 弁茎のシールはパッキングの二重シールの設計によって+上部のシール実現される。
2つは取付け易い「t」の構造で弁の棒およびラム接続される。さらに、弁の棒の頭部は球形弁が閉鎖しているとき、ために、であるように弁の棒設計され、ラムは自動調心機能のポイント接触に、ある。
3つはバルブ本体 ラムの打撃の指導を実現するためにスロット構造を採用しラムとバルブ シートのシーリング リングの摩擦は開始および最後のプロセスの間に減る。
4つは前荷の下で金属の螺線形の傷つけられたガスケットの延長および重圧の変形を減らすことができる溝の表面接続される、およびほぞによってバルブ本体およびボンネット。
5つはバルブ シート密集した、有効な適合を保障するために拡張の構造を採用する。
6つはボルト、ナットおよびピンによって移動可能な接合箇所接続される。それに便利な取付け、単純構造、強い安定性および長い耐用年数の利点がある。

主要な部品の材料

貝材料の適当な媒体そして温度較差

注:媒体が可燃性および爆発性のとき、パイプ・ライン・システムの働く温度は限られなければならない。

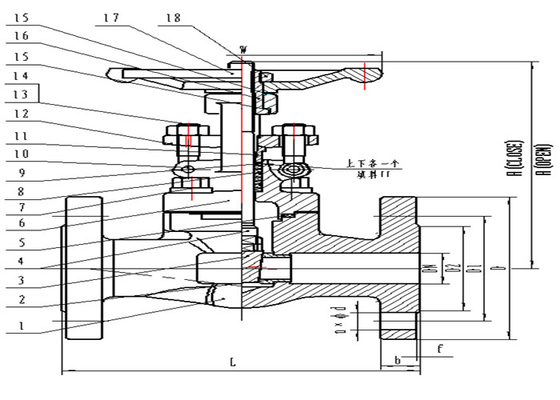

主要な関係次元および全体寸法
