商品の詳細:
お支払配送条件:
|
| ボディ材料: | 炭素鋼 | 関係: | フランジの端 |
|---|---|---|---|
| タイプ: | os&y | 標準的なか標準外: | 標準 |
| 色: | 白い顧客の要求 | 媒体: | 水オイル ガス |
| 力: | マニュアル | 圧力: | 中型圧力 |

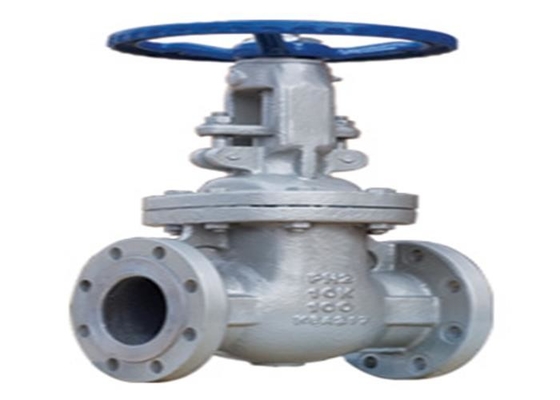

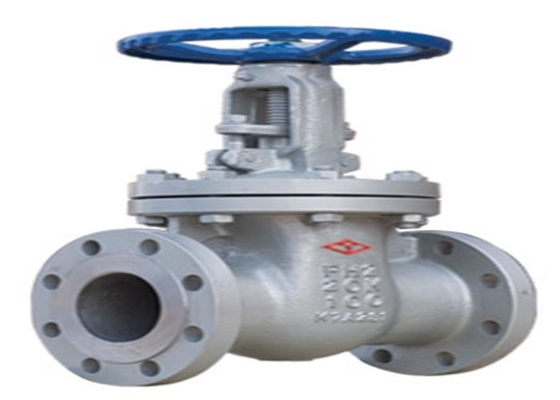

| ハイライト: | 鋳造物鋼鉄4フランジを付けたようになったゲート弁,上昇の茎4のフランジを付けたようになったゲート弁,dn100ゲート弁はフランジを付けたようになった |
||
プロダクトは開始のためにおよび最後の装置またはパイプライン使用される;絞ることを可能にされなくて
1. 弁は接続されるフランジで、KS B 2361の標準に従う。
2. 弁はバルブ本体、ボンネット、ゲート、弁の棒、手車輪および他の部品で構成される。手車輪、弁の棒の上昇または落下の、ゲートを上がるために運転しか、または回転によって落ち、開閉の目的を達成するために液体に線形変位の垂直を作るために。
| 可能な失敗 | 失敗の原因 | 除去方法 |
| 密封表面の漏出 | 1. 土および他の目的はシーリング表面の間で混合される。 | 1つは密封表面の土をきれいにする。 |
| 2. 密封表面は損なわれる。 | 2. 密封表面を再度訂正しなさい。 | |
| パッキングの漏出 | 1. パッキング カバーは密集しない。 | 1. パッキングを圧縮するためにナットを均等にきつく締めなさい。 |
| 2. 不十分なパッキング。 | 2. 注入口を加えなさい。 | |
| 3. パッキングの失敗。 | 3. 新しいパッキングと取り替えなさい。 | |
| フランジの関係のシーリング表面の漏出 | 1. フランジのボルトはきつく締められないまたは堅さは不均等である | 1. ボルトを均等にそして対称的にきつく締めなさい。 |
| 2. 関係の密封表面は損なわれる | 2. フランジのシーリング表面を再仕上げしなさい。 |
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | Hmin | Hmax | D0 |
|
Z41H-10K
|
50 | 178 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 320 | 381 | 200 |
| 65 | 190 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 346 | 425 | 200 | |
| 80 | 203 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 395 | 489 | 240 | |
| 100 | 229 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 436 | 547 | 280 | |
| 125 | 254 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 510 | 650 | 320 | |
| 150 | 267 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 570 | 730 | 320 | |
| 200 | 292 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 710 | 920 | 360 | |
| 250 | 330 | 400 | 355 | 324 | 24-2 | 12-Φ25 | 884 | 1147 | 400 | |
| 300 | 356 | 445 | 400 | 368 | 24-3 | 16-Φ25 | 1023 | 1334 | 450 |
