商品の詳細:
お支払配送条件:
|

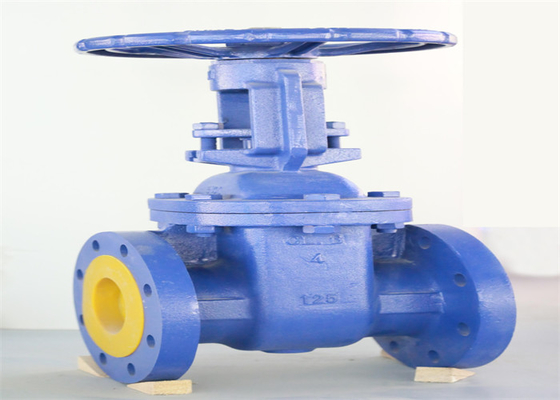

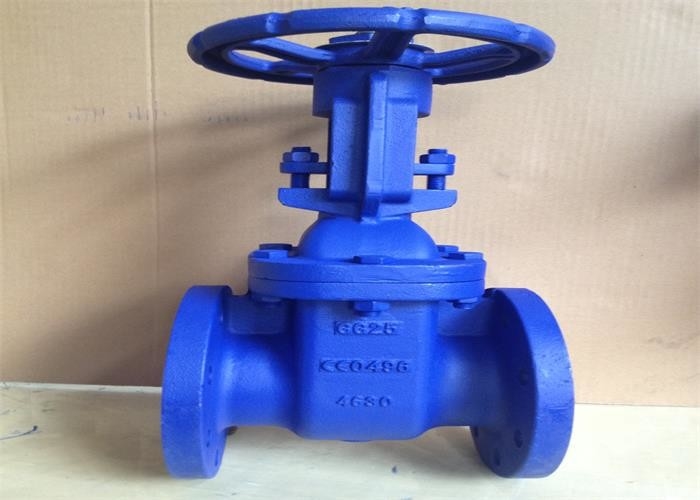

| 製品名: | フランジを付けたようになったゲート弁 | 色: | 青い顧客の要求 |
|---|---|---|---|
| 設計基準: | BS EN 1171 | タイプ: | os&yの上昇の茎 |
| 媒体: | 水オイル | 関係: | フランジの端 |
| サイズ: | DN50-300 | 材料: | 延性がある鉄;鋳鉄 |
| 圧力: | 中型圧力 | 媒体の温度: | 中型の温度 |
| ハイライト: | bsのフランジが付いている標準的なゲート弁,フランジが付いているdn80ゲート弁,dn80ゲート弁はフランジを付けたようになった |
||
弁は非腐食性媒体のパイプラインそして装置の開閉に使用することができ一般に絞ることのために使用されない。
主体は灰色の鋳鉄から成り、銅のシーリングのための適当な温度は-10 ℃である| 200 ℃;適当な媒体:水および蒸気。
鉄のシールの適当な温度は-10 ℃である| 100 ℃;適当な媒体:概要オイル。
1. 簡単な形、よいmanufacturability、広い適用範囲および容易な取付け。
2. 構造は適度、密集している、容積は小さく、最後の部分（RAM）は自動的に操作の間に異常な負荷か温度によって引き起こされるバルブ本体の変形を償うことができるおよびシーリングを安全、信頼できる採用するくさびの構造。
3. 媒体はゲート弁の両面からあらゆる方向で関係または切断の目的を達成するために流れることができる。
1. 弁は接続されるフランジである;
2.弁はバルブ本体、ボンネット、ゲート、弁の棒、手車輪および他の部品で構成される。手車輪の回転によって
従って弁の棒の上昇か落下、運転し、線形変位の垂直を液体に作る上がるか、または落ちるために、ラムを
開閉の目的を達成するため。
| 可能な失敗 | 失敗の原因 | 除去方法 |
| 密封表面の漏出 | 1. 土および他の目的はシーリング表面の間で混合される。 | 1つは密封表面の土をきれいにする。 |
| 2. 密封表面は損なわれる。 | 2. 密封表面を再度訂正しなさい。 | |
| パッキングの漏出 | 1. パッキング カバーは密集しない。 | 1. パッキングを圧縮するためにナットを均等にきつく締めなさい。 |
| 2. 不十分なパッキング。 | 2. 注入口を加えなさい。 | |
| 3. パッキングの失敗。 | 3. 新しいパッキングと取り替えなさい。 | |
| フランジの関係のシーリング表面の漏出 | 1. フランジのボルトはきつく締められないまたは堅さは不均等である | 1. ボルトを均等にそして対称的にきつく締めなさい。 |
| 2. 関係の密封表面は損なわれる | 2. フランジのシーリング表面を再仕上げしなさい。 |
| DN （mm） | DN | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
