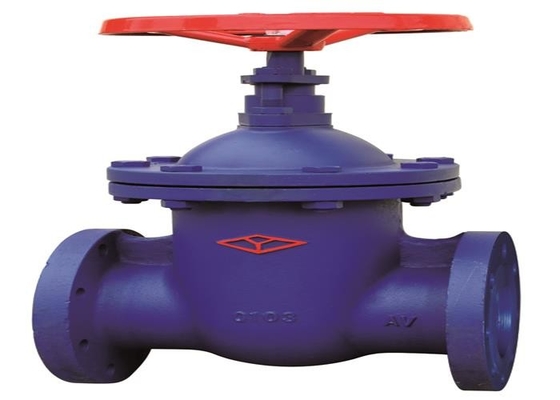

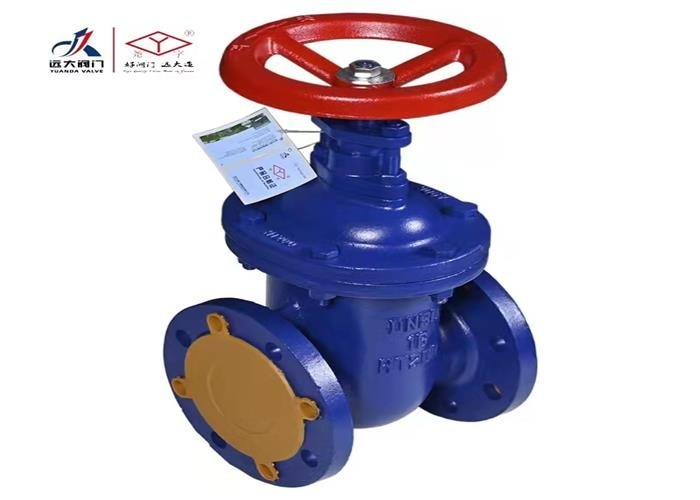

| 製品名: | フランジを付けたようになったゲート弁 | 関係: | フランジの端 |
|---|---|---|---|
| 設計基準: | GB12234 | タイプ: | 弾力性のある非上昇 |
| 媒体: | 水オイル | ボディ材料: | 延性がある鉄 |
| 圧力: | 中型圧力 | 媒体の温度: | 中型の温度 |
| ハイライト: | dn50はゲート弁 フランジを付けたようになった,非上昇の茎によってフランジを付けたようになるゲート弁,dn50ゲート弁はフランジを付けたようになった |
||
プロダクトは開始のためにおよび最後の装置またはパイプライン使用される;絞ることを可能にされなくて
1. 簡単な形、よいmanufacturability、広い適用範囲および容易な取付け。
2.構造は適度、密集している、容積は小さく、最後の部分（RAM）は自動的に操作の間に異常な負荷か温度によって引き起こされるバルブ本体の変形を償うことができるおよびシーリングを安全、信頼できる採用するくさびの構造。
3.媒体はゲート弁の両面からあらゆる方向で関係または切断の目的を達成するために流れることができる。
1. 弁は接続されるフランジで、gb/t 12232の標準に従う。弁はバルブ本体、ゲート、弁の棒、弁カバー、弁の棒のナット、手車輪および他の部品で主に構成される。
2.弁はラムを運転しか、または上下にするように落ち、手車輪の回転によって上がるために弁茎のナットを開閉の目的を達成するために液体に線形変位の垂直を作るために弁茎移動を、回す。
| タイプ | わずかなDN | 測定（mm） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | D0 | ||
| Z45T/W-16 | 40 | 165 | 145 | 110 | 85 | 17-2 | 4-Φ19 | 242.5 | 132 |
| 50 | 178 | 165 | 125 | 100 | 19-2 | 4-Φ19 | 287 | 150 | |
| 65 | 190 | 185 | 145 | 120 | 19-2 | 4-Φ19 | 304 | 150 | |
| 80 | 203 | 200 | 160 | 135 | 21-2 | 8-Φ19 | 348 | 184 | |
| 100 | 229 | 220 | 180 | 155 | 21-2 | 8-Φ19 | 371 | 184 | |
| 125 | 254 | 245 | 210 | 185 | 23-2 | 8-Φ18 | 443 | 230 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 500 | 230 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 590 | 320 | |
| 250 | 380 | 405 | 355 | 320 | 27-3 | 12-Φ25 | 706 | 320 | |
| 300 | 420 | 460 | 410 | 375 | 27-3 | 12-Φ25 | 824 | 400 | |
| 350 | 450 | 520 | 470 | 435 | 28-3 | 16-Φ25 | 919 | 400 | |
| 400 | 480 | 580 | 525 | 485 | 31-3 | 16-Φ30 | 1081 | 500 | |
| 450 | 510 | 640 | 585 | 545 | 32-4 | 20-Φ30 | 1136 | 500 | |
| 500 | 540 | 705 | 650 | 608 | 33-3 | 20-Φ34 | 1202 | 500 | |
| 600 | 600 | 840 | 770 | 718 | 36-5 | 20-Φ41 | 1373.5 | 500 | |
