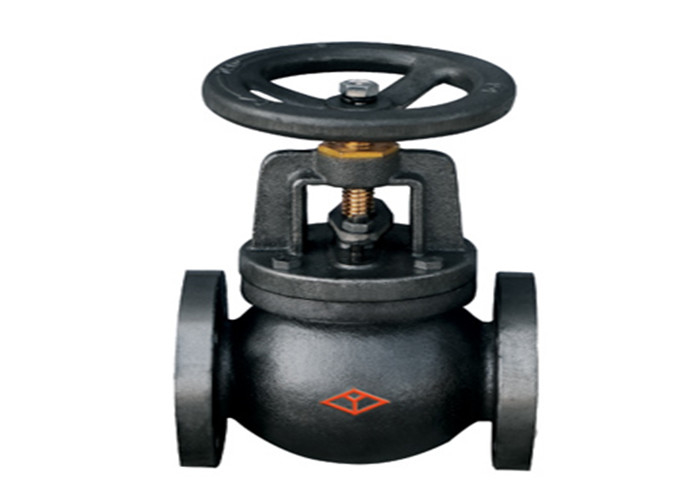

| 製品名: | フランジを付けたようになった地球弁 | ボディ材料: | 炭素鋼 |
|---|---|---|---|
| 媒体: | 水オイル ガス | サイズ: | DN50-DN200MM |
| 関係: | フランジの端 | 色: | 顧客の要求 |
| 弁のタイプ: | 地球弁 | 力: | マニュアル |
| 圧力: | 中型圧力 | 媒体の温度: | 中型の温度 |
| ハイライト: | 韓国の標準的なフランジを付けたようになった地球弁,10k圧力は弁地球フランジを付けたようになった,鋳造物鋼鉄地球弁フランジのタイプ |
||
この弁が主に準備中の媒体を断ち切るか、または接続するのに使用されている。一般に流れを調整することを主要な材料である炭素鋼WCB、適当な温度である-29使用しない| 220 ℃、適当な媒体:水、オイル、蒸気
1. 弁は接続されるフランジで、KS B 2361の標準に従う。
2.弁はバルブ本体、ボンネット、ディスク、弁の棒、弁の棒のナット、手動ハンドルおよび他の部品で構成される。弁の棒は手動ハンドルの回転によって回り、開閉の目的を達成するために弁の棒は上がるか、または落ちるようにディスクを運転する
1. 構造は適度、密集して、容積は小さい。バルブ本体は形づくバレルでしたりまたは定形を流線形にし、形は美しい。
2.小さい開始および最後のトルク、安全なおよび信頼できるシーリング。
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
