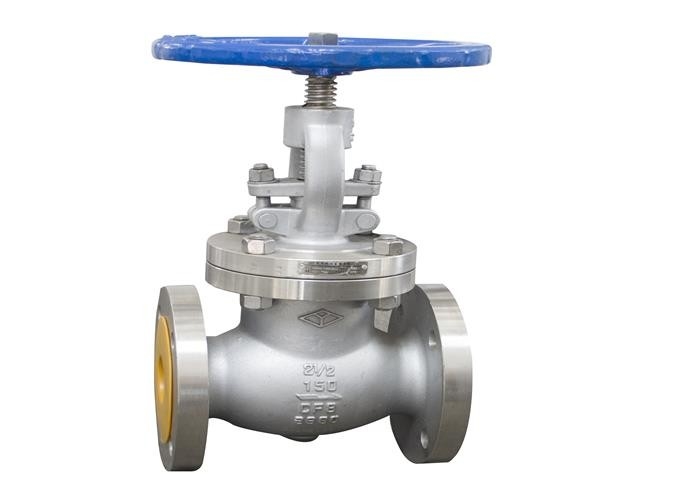

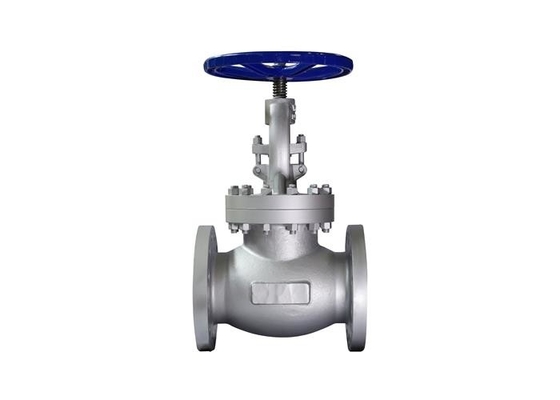

| 製品名: | フランジを付けたようになった地球弁 | 標準的なか標準外: | 標準 |
|---|---|---|---|
| ボディ材料: | ステンレス鋼 | サイズ: | DN15-DN150mm |
| 媒体: | 水オイル ガス、水 | 色: | ステンレス製色 |
| 結合方式: | フランジ | 適した温度: | ≤200℃ |
| ハイライト: | dn150mmは弁地球フランジを付けたようになった,apiの標準的なフランジを付けたようになった地球弁,150lb圧力地球弁はフランジを付けたようになった |
||
この弁が主に準備中の媒体を接続するか、または断ち切るのに使用されている。通常、流れを調節する必要性がない。
1. この弁は接続されるフランジでありフランジのサイズはANSI B 16.5の標準に従う。
2. この弁はバルブ本体、ボンネット、ディスク、茎、茎のナット、手動ハンドルおよび他の部品で構成される。手動ハンドルの回転によって、茎は回り、茎は開閉の目的を達成するためにディスクを上下に運転する。
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| 部分名 | 材料 |
| ボディ、ボンネット | CF8 |
| ディスク | CF8 |
| 茎 | F304 |
| 茎のナット | ZCuAI10Fe3 |
| 可能な失敗 | 失敗の原因 | 除去方法 |
| 密封表面の漏出 |
1. 密封表面間に雑貨そして土がある。 2. 密封表面は損なわれる。 |
1つは密封表面の土そして雑貨をきれいにする。 2. 密封表面を再仕上げしなさい。 |
| 注入口の漏出 |
1. パッキン押さえはきつく締められない。 2. 不十分な注入口。 3. パッキングの失敗。 |
1. 均等にパッキングを圧縮しなさい。 2. 注入口を加えなさい。 3. 新しいパッキングと取り替えなさい。 |
|
フランジの関係のシーリング表面の漏出 |
1. 中間のフランジのボルトはきつく締められないまたは堅さは不均等である。 2. 接続のフランジの密封表面は損なわれる |
1. ボルトを均等にきつく締めなさい。 2. フランジのシーリング表面を再仕上げしなさい。 |
