| 製品名: | フランジを付けたようになった地球弁 | 圧力: | 1.0/1.6 Mpa |
|---|---|---|---|
| 接続しなさい: | フランジの関係 | サイズ: | DN15~DN300 mm |
| ボディ材料: | 炭素鋼 | 媒体: | 水、オイル、蒸気 |
| 適した温度: | ≤200 ℃ | 色: | お客様のご要望、青 |
| ハイライト: | 1.0 mpaの地球弁はフランジを付けたようになった,喧騒の地球弁はフランジを付けたようになった,物質的な炭素鋼の地球弁はフランジを付けたようになった |
||

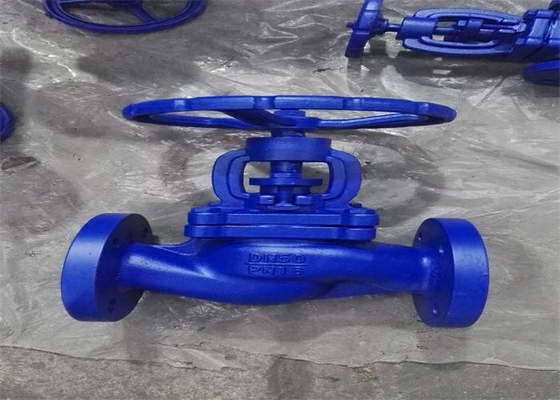

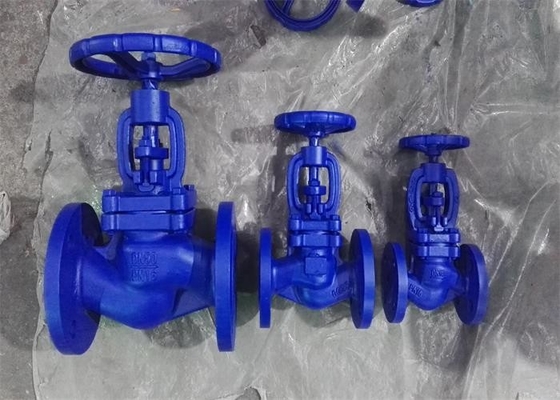

フランジを付けたようになった端DINの地球弁、物質的な炭素鋼、水およびオイル媒体
1 J41HはBS EN 13789の標準に従うフランジによって接続される停止弁である;
2つはバルブ本体、ディスク、ボンネット、弁の棒および手動ハンドルで弁構成される。
3回転回るために止めさせる弁を手車輪弁ディスクを上がるために運転するか、または開始の目的を達成するために落ちるためおよび最後。
この弁が主に準備中の媒体を断ち切るか、または接続するのに使用され流れを調整するために一般に使用されない
| タイプ | 体言 | サイズ（mm） | ||
| DN | L | D | D1 | |
| J41H-16C | 15 | 130 | 95 | 65 |
| 20 | 150 | 105 | 75 | |
| 25 | 160 | 115 | 85 | |
| 32 | 180 | 140 | 100 | |
| 40 | 200 | 150 | 110 | |
| 50 | 230 | 165 | 125 | |
| 65 | 290 | 185 | 145 | |
| 80 | 310 | 200 | 160 | |
| 100 | 350 | 235 | 190 | |
| 125 | 400 | 270 | 220 | |
| 150 | 480 | 300 | 250 | |
| 200 | 600 | 360 | 310 | |
| 250 | 730 | 425 | 370 | |
| 300 | 850 | 485 | 430 | |
| 部分名 | 材料 |
| ボディ ボンネット | 炭素鋼（WCB） |
| ディスク | 炭素鋼 |
| 茎 | ASTM A182 F6a |
