商品の詳細:
お支払配送条件:
|

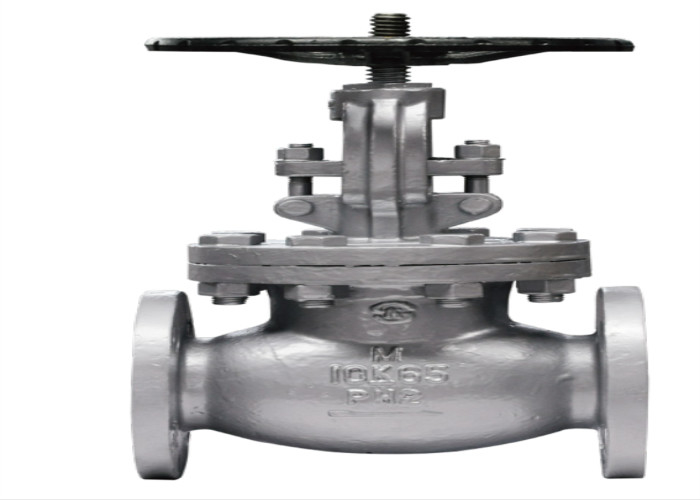

| 製品名: | フランジを付けたようになった地球弁 | ボディ材料: | 炭素鋼 |
|---|---|---|---|
| 関係: | フランジの端、RF | 色: | 顧客の要求、銀色の白 |
| 標準: | KS | 圧力: | 10K |
| 媒体の温度: | ≤120℃ | 媒体: | 水、オイル、ガス、蒸気 |
| ハイライト: | 10kは弁地球フランジを付けたようになった,高温フランジを付けたようになった地球弁,10k地球弁フランジのタイプ |
||
この弁が主に準備中の媒体を接続するか、または断ち切るのに使用されている。通常、流れを調節する必要性がない
1. 構造は適度、密集して、容積は小さい。バルブ本体は形づくか、または流線形になるバレルであり形は美しい。
2. 開始および最後のトルクは小さく、シールは安全、信頼できる
| タイプ |
圧力 |
テスト圧力 | 適したTemperature℃ | 適した媒体 | |
|
強さ（水） MPa |
囲みなさい（水） MPa |
||||
|
J41H-10K
|
10K | 2.1 | 1.6 | -10~120℃ | 水、蒸気 |
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| 部分名 | 材料 |
| ボディ ボンネット |
WCB |
| 茎 |
25 |
| 茎のナット |
2Cr13 |
| ディスク |
ZCuAl10Fe3 |
