商品の詳細:
お支払配送条件:
|

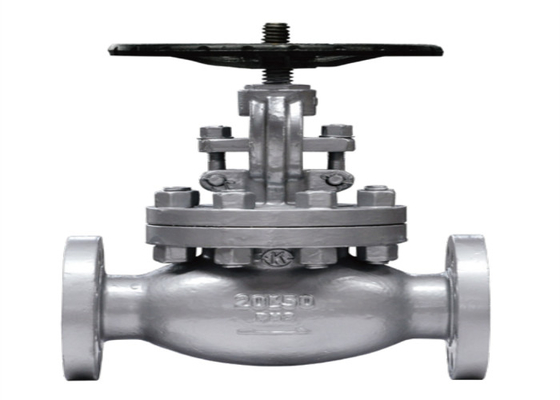

| 製品名: | フランジを付けたようになった地球弁 | サイズ: | DN50へのDN200 |
|---|---|---|---|
| ボディ材料: | 炭素鋼 | 媒体: | 水オイル ガス、水 |
| 色: | 顧客の要求、銀色の白 | 結合方式: | RF |
| タイプ: | 地球弁 | 開けなさい: | 手動ハンドル |
| ハイライト: | 20k圧力地球弁フランジのタイプ,韓国標準的な地球弁フランジのタイプ,蒸気は鋼鉄フランジを付けたようになった地球弁を投げた |
||
弁の特徴
1. 構造は適度、密集して、容積は小さい。バルブ本体は形づくか、または流線形になるバレルであり形は美しい。
2. 開始および最後のトルクは小さく、シールは安全、信頼できる
使用法
この弁が主に準備中の媒体を接続するか、または断ち切るのに使用されている。通常、流れを調節する必要性がない
関係のサイズ
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289.5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| タイプ | 圧力 | テスト圧力 | 適したTemperature℃ | 適した媒体 | |
|
強さ（水） MPa |
囲みなさい（水） MPa |
||||
|
J41H-20K
|
20K | 5.3 | 3.9 | -10~120℃ | オイル、水、蒸気 |
| 部分名 | 材料 |
| ボディ ボンネット | WCB |
| 茎 | 25 |
| 茎のナット | 2Cr13 |
| ディスク | ZCuAl10Fe3 |
