商品の詳細:
お支払配送条件:
|

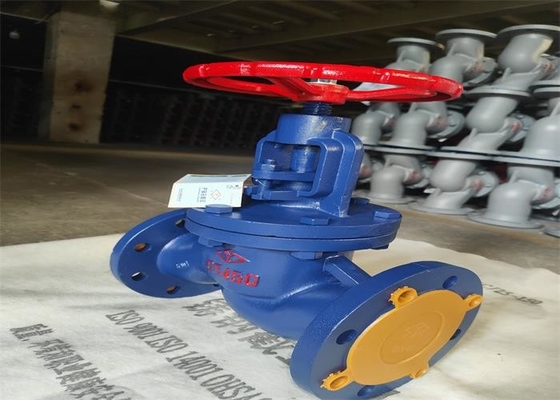

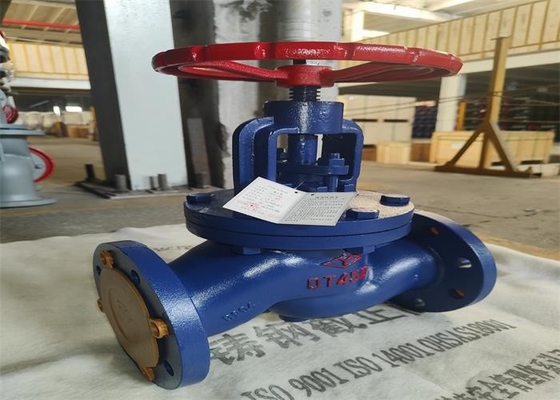

| 製品名: | フランジを付けたようになった地球弁 | 圧力: | 1.6 Mpa |
|---|---|---|---|
| 力: | 手動ハンドル | 適した温度: | ≤200℃ |
| 関係: | フランジの端 | 色: | 青い顧客の要求 |
| ボディ材料: | ねずみ鋳鉄 | 媒体: | 水オイル ガス、水、蒸気 |
| ハイライト: | 15mmフランジを付けたようになった地球弁,GBの標準的なフランジを付けたようになった地球弁,1.6 mpa圧力地球弁フランジのタイプ |
||
1. J41t/w/h/f/x-16はgb/t12233標準に従うフランジによって接続される停止弁である;
2. 弁はバルブ本体、ディスク、ボンネット、弁の棒および手動ハンドルで構成される。
弁を回るために止めさせる手車輪を弁ディスクを上がるために運転するか、または開始の目的を達成するために落ちるためにおよび最後回しなさい
1. 構造は適度、密集して、容積は小さい。バルブ本体は形づくか、または流線形になるバレルであり形は美しい。
2. 開始および最後のトルクは小さく、シールは安全、信頼できる。
3. バルブ シートは労働条件の条件を満たすために最後の部分の密封表面材料と任意に組み合わせて一致させることができる取り替え可能なバルブ シートである場合もある。
| タイプ |
体言 |
測定（mm） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | （113） 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | （113） 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | （125） 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | （145） 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | （180） 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | （200） 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | （205） 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
主要な部分材料
| 部分名 | 材料 |
| ボディ ボンネット | DN15-65ねずみ鋳鉄の/DN80-300の延性がある鉄 |
| 茎 | 炭素鋼、ステンレス鋼 |
| ディスク |
灰色iron+Brassのねずみ鋳鉄、 、灰色iron+F4鋼鉄、灰色iron+Stainless灰色iron+rubber |
| ガスケット | XB300 |
| パッキング | 適用範囲が広いグラファイト |
| ボルト ナット | 25/35 |
| シール リング | HR200/Brass （forDN15-50だけ） |
