商品の詳細:
お支払配送条件:
|

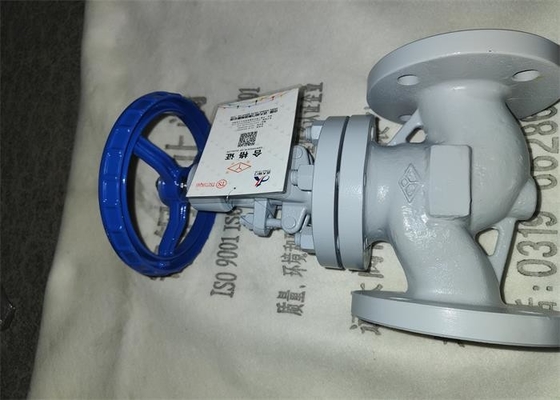

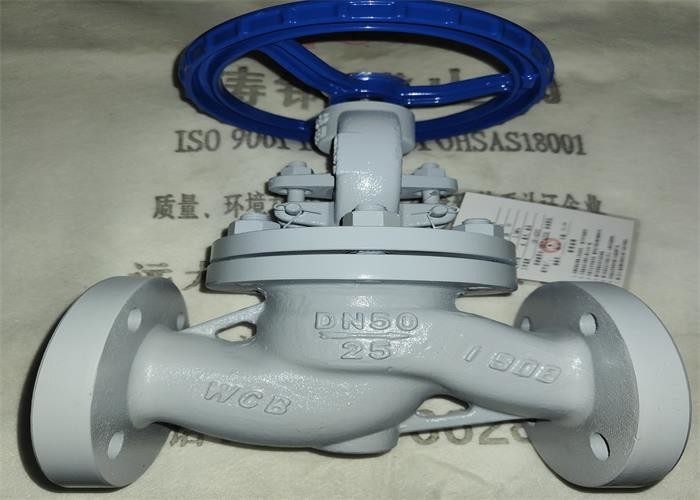

| 製品名: | フランジを付けたようになった地球弁 | 色: | 顧客の要求、銀色の白 |
|---|---|---|---|
| 結合方式: | フランジ、RF | タイプ: | 地球弁 |
| 圧力: | 中型圧力、高圧 | 力: | 手動ハンドル |
| 左舷サイズ: | DN15~DN300 | 媒体の温度: | 高温 |
| ハイライト: | 炭素鋼のフランジの端の地球弁,425℃温度のフランジの端の地球弁,蒸気の中型のフランジを付けたようになった地球弁 |
||
1. 構造は適度、密集して、容積は小さい。バルブ本体は形づくか、または流線形になるバレルであり形は美しい。
2. 開始および最後のトルクは小さく、シールは安全、信頼できる。
3. バルブ シートは労働条件の条件を満たすために最後の部分の密封表面材料と任意に組み合わせて一致させることができる取り替え可能なバルブ シートである場合もある。
·設計および製造:鋼鉄停止弁および持ち上げるため石油の、石油化学および関連工業（gb/t 12235）のための逆止弁を
·構造の長さ:GB/T 12221の金属弁の構造の長さ
·接続の端:GB/T9113.1/GB/T9113.2の必要な鋼管のフランジ
·点検およびテスト:JB/T9092弁の点検そしてテスト
ステンレス鋼の密封表面:適当な温度-29 | 425 ℃、適当な媒体:水、蒸気、オイル;
Tetrafluoroのシーリング表面:適当な温度-29 | 150 ℃、適当な媒体:水、蒸気、オイル;
超硬合金のシーリング表面:適当な温度-29 | 425 ℃、適当な媒体:水、蒸気、オイル
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 |
| J41H/F/Y-16C | 15 | 130 | 95 | 65 | 46 | 14-2 | 4-Ф14 | 208 | 223 | 120 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4-Ф14 | 213 | 231 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Ф14 | 223 | 238 | 140 | |
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4-Ф18 | 250 | 268 | 140 | |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 288 | 309 | 200 | |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 321 | 346 | 200 | |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4-Ф18 | 338 | 368 | 240 | |
| 80 | 310 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 384 | 418 | 280 | |
| 100 | 350 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 437 | 477 | 360 | |
| 125 | 400 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 471 | 516 | 360 | |
| 150 | 480 | 285 | 240 | 211 | 24-2 | 8-Ф23 | 516 | 558 | 360 | |
| 200 | 600 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 610 | 680 | 450 | |
| 250 | 622 | 405 | 355 | 320 | 30-2 | 12-Ф25 | 679 | 790 | 450 | |
| 300 | 698 | 460 | 410 | 375 | 30-2 | 12-Ф25 | 883 | 1033 | 600 |
