商品の詳細:
お支払配送条件:
|

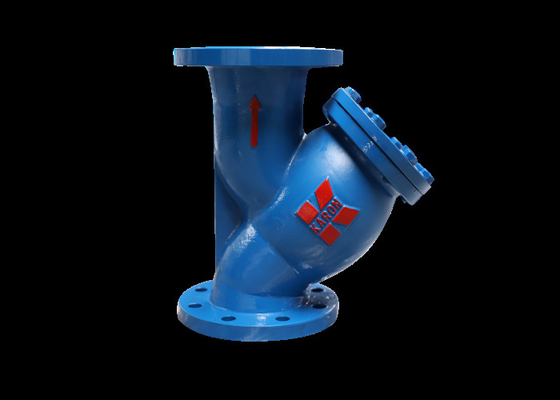

| 製品名: | Yのこし器弁 | 関係: | フランジの端 |
|---|---|---|---|
| サイズ: | DN65~DN200 | 色: | 顧客の要求青 |
| ボディ材料: | 鋳鉄 | タイプ: | Yのタイプこし器。 |
| 圧力: | 1.0~1.6 mpa | 媒体の温度: | ≤200 ℃ |
| ハイライト: | フィルターyこし器弁,60mm yのこし器弁,60mm yのタイプこし器弁 |
||
弁は特色になる:
1. 簡単な形、よい製造技術、取付けること容易な広い適用範囲。
2. 適度な、密集した構造、完全な出現は、仕事の媒体の不純物をろ過できる。
3. 媒体は弁の入口の方向、フィルターを通したフィルターを貫流でき出口からろ過の目的を達成するために流れる
| 部分名 | 材料 |
| ボディ、ボンネット | HT200 |
| フィルター | 304 |
| タイプ | （DN） | サイズ | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| タイプ | 圧力（MPa） | テスト圧力MPa | Temperature℃ | 媒体 |
| 強さ（水） | ||||
| （KS） YDST | 1.0 | 2.0 | -10~200℃ | 蒸気 |
1. このプロダクトはパイプラインで準備中の不純物をろ過し、弁または装置の正常運営を保護するために取付けられている。
2. プロダクトを取付けるための管をとばしなさい。
3. 管および弁キャビティは取付けの前にきれいになるべきである。
4. 弁は取付けの後に大きい外力に応じてない。
5. ローカル最低の温度が4℃より低いとき、絶縁材の保護はされるべきである;端弁として、管かジャケットによって管の壁の温度が0℃の下で下ることを防ぐことを熱するべきである。
6. 厳しく中型の温度の振動か急速な変更の下で準備中を取付け、使用することを禁止する。
7. プロダクトは通常圧力減圧弁、油圧制御弁および他の装置の入口で取付けられている。設置位置は保護弁の直径からの6-10回媒体の流れ方向はバルブ本体の矢の方向に一貫するべきである;さもなければ、ろ過の効果を達成することができない。
8. 管および弁キャビティは取付けの前にきれいになるべきである。取付けおよび使用の後の3年以内のクリーニング周期は3年後に次の通り、そして年に一度ある。
1. このプロダクトはわずかな圧力≤ 1.6mpaの温度0℃~120℃水、≤ 0.2mpaのために適している飽和蒸気、油送管を、媒体の土、沈殿物、錆および他の残骸をろ過できる
2。弁はろ過の目的を達成するフィルターを通って入口に媒体から、出口からの流出ある
·わずかな圧力:1.6mpa
·わずかな直径:DN32-450mm
·適当な温度および媒体:
·主要な材料は灰色の鋳鉄、適当な温度0℃ | 120℃の適当な媒体である:水、≤ 1.0mpaの蒸気、石油製品;
·主要な材料は延性がある鉄、適当な温度0℃ | 200℃の適当な媒体である:水、≤ 1.0mpaの蒸気、石油製品;
·設計および製造:GB/T12233は普遍的な弁の鉄の地球弁および上昇の逆止弁を示す
·構造の長さ:GB/T12221金属弁の構造の長さか製造業者の標準
·接続の端:JB/T 78の必要な鋳鉄のフランジ
·点検およびテスト:GB/T13927産業弁の圧力試験
