商品の詳細:
お支払配送条件:
|
| 製品名: | 真鍮水弁 | ボディ材料: | 黄銅 |
|---|---|---|---|
| 色: | 真鍮の表面 | 働く温度: | -10°Cへの150°C |
| サイズ: | DN15 To100 | 媒体: | 空気、水、オイル |
| 関係: | 通される | 圧力: | 1.6Mpa |
| ハイライト: | PTFEのシールによって通される球弁,通された球弁1.6 Mpa,PTFEのシール真鍮水弁 |
||
弁は開閉のための温度≤150℃水のために、蒸気およびオイルおよび他の非腐食性の中型のパイプライン使用される

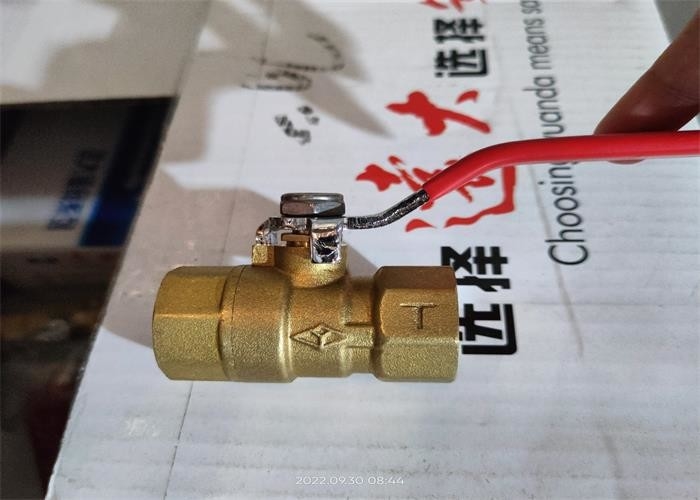

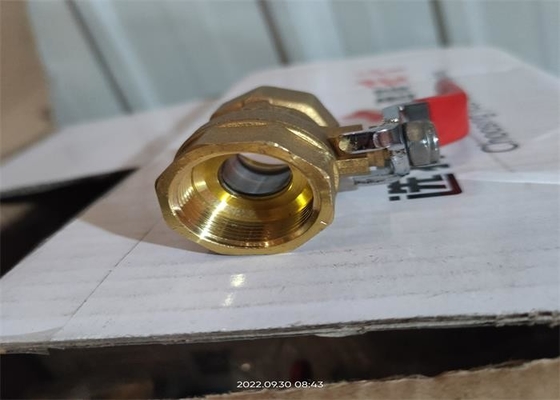

Q11f-16tはバルブ本体、球、弁茎、ハンドルおよび他の部品で構成される。ハンドルは管の軸線弁が開位置にある、および垂直に平行である弁が閉鎖した位置にあることを示す管の軸線にことを示すために。ハンドルは90°開閉実現する回る。
| タイプ | G | サイズ（mm） | ||
| L | H | 私 | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 1 1/4 | 77.5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| 部分名 | 材料 |
| ボディ | HPb59-1 |
| 球 | HPb59-1 |
| 茎 | HPb59-1 |
| シール | PTFE |
| タイプ |
圧力 （MPa） |
テスト圧力 | Temperature℃ | 媒体 | |
|
殻から取り出しなさい（水） MPa |
シール（水） MPa |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20~150℃ | 水、屋内パイプラインのガスの≤ 0.4mpaの空気≤ 0.6mpaの非腐食性の液体 |
1. この弁は乾燥した倉庫で保たれ、厳しく屋外で貯えられるために禁止される。
2. 長期保管は規則的に維持されるべきである。
3. プロダクトはあらゆる位置およびパイプラインに取付けることができ働く条件は性能指定の条件に一貫するべきである。
4. 取付けの前に取付けの前に条件を満たすために、圧力試験は遂行されるべきである。
5. 管および弁キャビティは取付けの前にきれいになるべきである。
6. 取付けの後で、プロダクトは大きい外力に服従しない。
7. ハンドルの方向は茎の正方形の溝の方向に一貫するべきである
