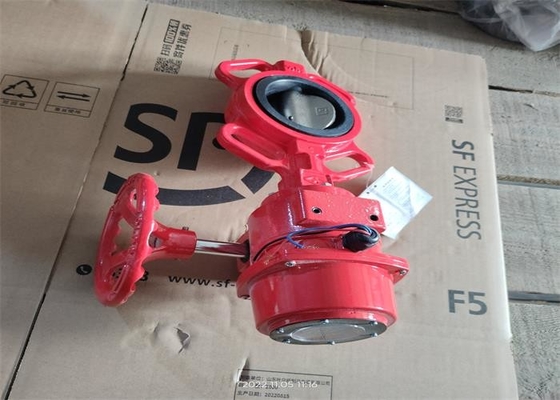

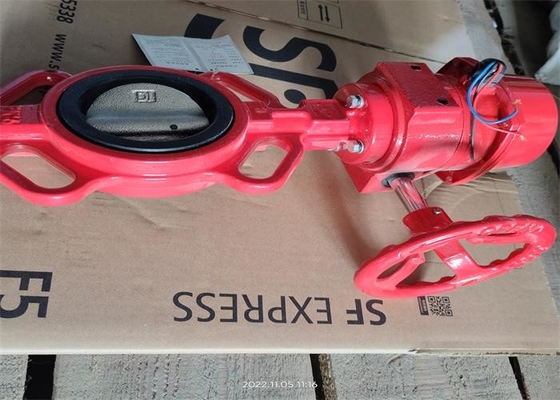

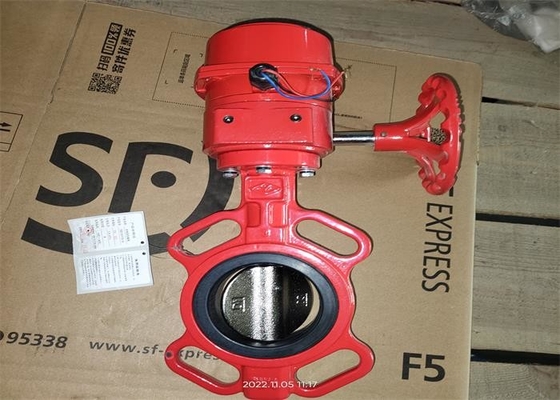

| 製品名: | 防火弁 | ボディ材料: | ダクタイル鋳鉄 |
|---|---|---|---|
| 弁の名前: | バタフライバルブ | 働くtempreature: | ≦80℃ |
| 働き圧力: | 1.6 mpa | タイプを接続しなさい: | ウェーハ |
| 適切な媒体: | 水 | ボディカラー: | 赤色 |
| ハイライト: | 80mmのウエファーの蝶弁,延性がある鉄のウエファーの蝶弁,80mmの防火弁 |
||
弁は地方自治体の管ネットワークのクリーン ウォーター システム、給湯器システム、構造および他の企業で広く利用される。それはまただけでなく、すぐに接続するか、または媒体を断ち切る、すぐに中型の流れを調節できる。非腐食性媒体のパイプラインか装置で弁が流れを横取りし、接続し、調整するのに使用することができる。
弁のハンドルが90°によって回るとき、弁シャフトはまた回る。弁の開くために回るように蝶版をまたは近いシャフト ドライブ。流れを調節するダイヤルおよびハンドルの大会
| タイプ | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| 部分名 | 部分材料 |
| ボディ | 延性がある鉄 |
| 座席 | 延性があるiron+EPDM |
| ディスク | 延性がある鉄 |
| 茎 | 炭素鋼、SS |
1. 構造次元は小さい容積の、軽量および容易な操作を用いるGB/T12221に、従う。
2. 構造はすぐに開けることができる半分シャフトの構造を採用する、90°で作動するとき;ディスク版に高力、大きい流れ区域、小さい現在の抵抗および省エネがある。
3. 媒体はあらゆる方向でフランジの蝶弁の両側を関係の目的を達成するか、または断ち切るために貫流できる。
1. 弁は開閉のためのパイプラインで取付けられ、また規則および絞ることに使用することができる。
2. 弁はあらゆる方向に取付けることができる。
3. 取付けの前に管および弁キャビティをきれいにしなさい。
4. 弁は取付けの後で大きい外力から自由である。
5. 弁は長い間閉まってしまった、規則的に開閉されるべきであるパイプラインで取付けられ。
6. ローカル最低の温度が4 ℃より低いとき、断熱材の保護は遂行される;端弁として、たどる管かジャケットは管の壁の温度が0の℃より低くなることを防ぐべき熱することのために使用される。
7. 厳しく中型の温度の振動か急速な変更に応じてあるパイプラインでそれを取付け、使用することを禁止する。
8. 作動条件は性能指定の条件に一貫している
