商品の詳細:
お支払配送条件:
|
| 製品名: | 水保護弁 | 材料: | 投げる、ステンレス鋼 |
|---|---|---|---|
| 構造: | 点検 | 圧力: | 中型圧力 |
| 媒体の温度: | ≤150℃ | 媒体: | 水、蒸気 |
| 標準的なか標準外: | 標準 | 色: | 顧客の要求 |
| ボディ: | WCB/CF8/CF8M | 左舷サイズ: | DN50-DN800 |
| ハイライト: | 投げられた鋼鉄2ウエファーの逆止弁,WCB 2のウエファーの逆止弁,ステンレス鋼の蝶タイプ逆止弁 |
||

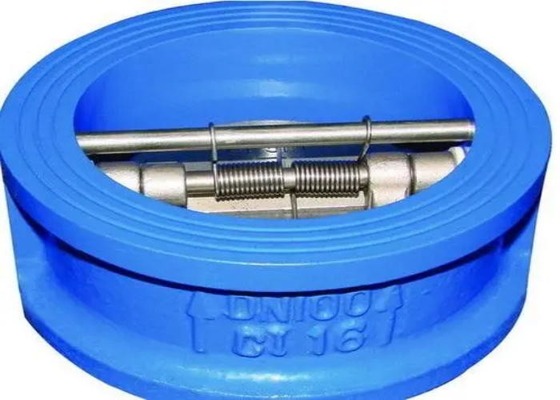

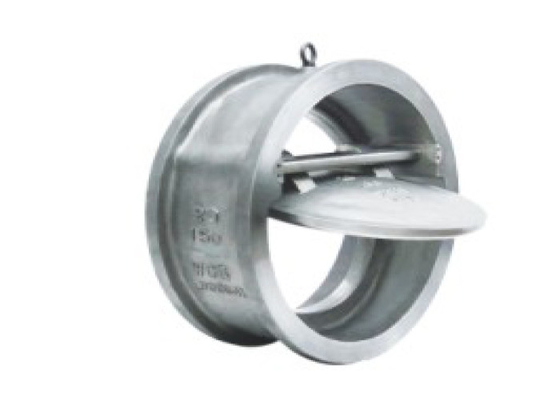

蝶逆止弁は媒体の逆流を防ぐために媒体の流れによって自動的に弁ディスク自体を開閉したり弁を示す。それは別名逆止弁、一方通行弁、逆流弁および背部圧力弁である。逆止弁はポンプの中型の逆流、逆の回転および運転モーターを防ぐのに主に使用されているおよび排出属する容器媒体の自動弁に。パイプラインでまた逆止弁が圧力がシステム圧力の上に上がるかもしれない補助システムを供給するのに使用することができる。逆止弁は振動逆止弁（重心に従って回る）、上昇の逆止弁（軸線に沿って動く）および蝶逆止弁に主にことができる（中心に沿って回る）分ける。
| 設計および製造 | API 594 |
| 向かい合って | ASME/ANSI B16.1 |
| フランジの端 | ASME/ANSI B16.5 |
| 点検 | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS （インチ） | L （mm） | D （mm） | D2 （mm） | D3 （mm） | NPS （インチ） | L （mm） | D （mm） | D2 （mm） | D3 （mm） |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1つは弁の道の両端妨げられなければなり、乾燥した、換気された部屋がある。それが長い間貯えられれば、防せいは頻繁に点検される。
取付けの前の2、弁はきれいになり、交通機関の間に引き起こされた欠陥は除去される。
取付けの間の3、注意深く弁の印そしてネームプレートが使用条件を満たすかどうか確認するため。
4つは上向きの弁カバーが付いている横のパイプラインで弁取付けられている。
1. 逆止弁くまの重量を準備中にしてはいけない。大きい逆止弁は管システムによって発生した圧力によって影響されることを防ぐために独自に支えられるべきである。
2. 取付けの間、中型の流れの方向がバルブ本体の矢の方向に一貫している注意。
3. 上昇のタイプ縦ディスク逆止弁は縦の管に取付けられる。
4. 横のディスク逆止弁が横のパイプラインに取付けられるタイプを持ち上げなさい
