商品の詳細:
お支払配送条件:
|

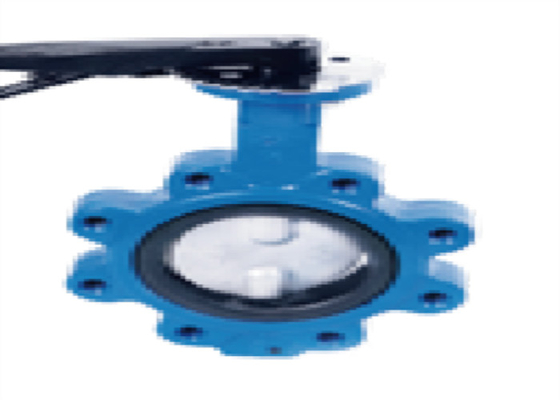

| 製品名: | ウェーハバタフライバルブ | 茎材料: | ステンレス鋼 |
|---|---|---|---|
| ハンドル材料: | 鉄 | リング: | NBR |
| ボディ材料: | 延性がある鉄 | 媒体: | 水 |
| 媒体の温度: | 10-80℃ | 働き圧力: | 1.0-1.6Mpa （10-25bar） |
| 色: | 青い、カスタマイズされる | サイズ: | DN50~350 |
| ハイライト: | シャフトのウエファーの蝶弁を裂きなさい,鋳鉄のウエファーの蝶弁,Pinlessのウエファーのラグナットの蝶弁 |
||
1. 取付けの間に、弁ディスクは閉鎖した位置で停止する。
2. 開位置は蝶版の回転角度に従って確認される。
3. バイパス弁が付いている蝶弁のために、半分シャフトのpinlessウエファーの蝶弁は開始の前に開かなければならない。
4. 取付けは製造業者の設置および操作の指示に従って遂行される。ヘビー級選手が付いている蝶弁は確かな基盤を与えられる
| ボディ | 鋳鉄/延性がある鉄 |
| ディスク | 延性がある鉄/ステンレス鋼 |
| 茎 | ステンレス鋼 |
| 座席 | NBR/EPDM /PTFRE |
向かい合って:ISO 5752/API 609 /DIN3202
フランジの端:BS 10のテーブルD/テーブルE/DIN 2501 PN10
| わずかな圧力 | 1.0/1.6 （mpa） |
| シール テスト（水） | 1.1 /1.76 mpa |
| 貝テスト（水） | 1.5/2.4 mpa |
| DN | B | L | фD1 | фD3 | H | |
| DN40 （1.5"） | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 （2"） | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 （2.5"） | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 （3"） | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 （4"） | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 （5"） | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 （6"） | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 （8"） | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 （10"） | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 （12"） | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
