商品の詳細:
お支払配送条件:
|

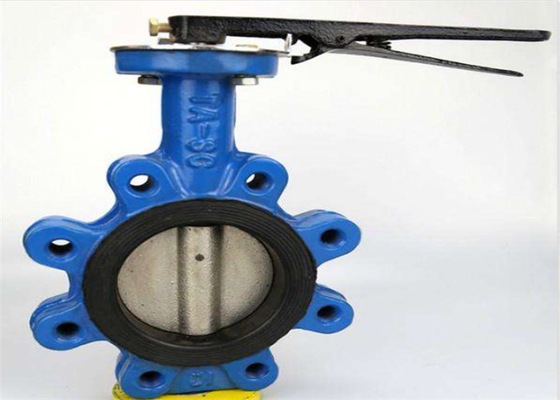

| 製品名: | ウエファーの蝶弁 | ボディ材料: | 鋳鉄 |
|---|---|---|---|
| 媒体の温度: | 10-80℃ | 媒体: | 水 |
| 関係: | ウエファー | 力: | ハンドル |
| ディスク: | 鋳鉄 | 幹: | 鋼鉄/ステンレス鋼 |
| 左舷サイズ: | DN50-DN200 | 色: | 、カスタマイズされる青い、灰色 |
| ハイライト: | Pinのステンレス鋼のラグナットの蝶弁,ハンドルのステンレス鋼のラグナットの蝶弁,鋳鉄のウエファーのタイプ蝶弁 |
||
ハンドルの蝶弁に単純構造、小さい容積およびライト級選手の利点がある。それは少数の部品でだけ構成される。さらに、それは作動しやすい回転90°によってすぐに開閉されるできる。同時に、弁によい流動制御特徴がある。蝶弁が十分に開位置にあるとき、蝶版の厚さは唯一の抵抗時バルブ本体を通る中型の流れである。従って、弁を通して発生する圧力降下は非常に小さい、従ってよいフロー制御の特徴がある
同じわずかな圧力およびわずかな直径が付いている通常の蝶弁そしてゲート弁のどれがよりよい堅さがあり、漏り易くないか。
ゲート弁の堅さは蝶弁のそれよりよくが、ある製造業者の蝶弁によいがあり性能を密封する。
ゲート弁は大量を備え、大きいスペースを占める。
蝶弁は小さい容積および小さいスペースを備えている。
特定の選択はまた弁媒体、シーリングおよびパックの温度を考慮するべきである。
大きい指定でわずかな直径が付いている蝶弁はより50指定される。
ハンドルの蝶弁は国民の主新製品である。高性能手動蝶弁は二重奇人および特別な傾向がある円錐形の楕円の密封の構造を採用する。実用新案権は蝶版の密封表面が開始の今分かれている、密封の効果は最後の接触の、耐用年数を延長し、最高の密封の性能を実現するために今閉まること従来の風変りな蝶弁の密封表面が0の°を開閉することのすり接点の摩擦に今まだあること不利な点を解決する| 10 °は、効果を実現し。
| B | L | D1 | D3 | H | |||
| PN10 | PN16 | ||||||
| DN40 （1.5"） | 69 | 136 | 32 | 65 | 35.25 | 32 | |
| DN50 （2"） | 80 | 161 | 42.04 | 65 | 35.25 | 32 | |
| DN65 （2.5"） | 89 | 175 | 44.68 | 65 | 35.25 | 32 | |
| DN80 （3"） | 95 | 181 | 45.21 | 65 | 35.25 | 32 | |
| DN100 （4"） | 114 | 200 | 52.07 | 90 | 55.25 | 32 | |
| DN125 （5"） | 127 | 213 | 54.36 | 90 | 55.25 | 32 | |
| DN150 （6"） | 139 | 226 | 55.75 | 90 | 55.25 | 32 | |
| DN200 （8"） | 175 | 260 | 60.58 | 125 | 70.25 | 40 | |
| DN250 （10"） | 203 | 292 | 65.63 | 125 | 70.25 | 40 | |
| DN300 （12"） | 242 | 337 | 76.9 | 125 | 70.25 | 40 | |
| DN35O （14"） | 267 | 368 | 75 | 125 | 70.25 | 40 | |
| DN400 （16"） | 297 | 400 | 85.7 | 197 | 100.3 | 51.2 | 72 |
| DN450 （18"） | 315 | 422 | 104.6 | 197 | 100.3 | 51.2 | 72 |
| DN500 （20"） | 348 | 480 | 130.28 | 197 | 100.3 | 64.2 | 82 |
| DN600 （24"） | 444 | 562 | 151.36 | 276 | 130.3 | 70.2 | 82 |
