商品の詳細:
お支払配送条件:
|

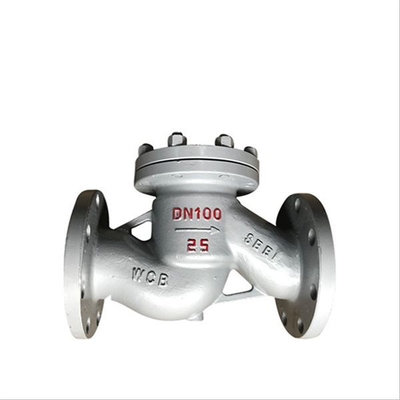

| 製品名: | 上昇の逆止弁 | ボディ材料: | 投げられた鋼鉄;WCB |
|---|---|---|---|
| 関係: | フランジの端 | 色: | 顧客の要求、灰色 |
| 圧力: | 1.0 /1.6 /2.5 mpa | 媒体の温度: | ≤425 ℃ |
| 媒体: | オイル水ガス | タイプ: | 上昇の逆止弁 |
| サイズ: | DN15へのDN400 | ディスク材料: | 投げられた鋼鉄;WCB |
| ハイライト: | DINの上昇の逆止弁,鋳造物鋼鉄上昇の逆止弁,フランジの点検の上昇弁 |
||
上昇の逆止弁は媒体の逆流を防ぐために媒体の流れによって自動的に弁ディスク自体を開閉したり弁を示す。それは別名逆止弁、一方通行弁、リバース フロー弁および背部圧力弁である。逆止弁はポンプの中型の逆流、逆の回転および運転モーターを防ぐのに主に使用されているおよび排出属する容器媒体の自動弁に。パイプラインでまた逆止弁が圧力がシステム圧力の上に上がるかもしれない補助システムを供給するのに使用することができる。
| ボディ材料 | WCB/20#/Steel /DIN17245GS |
| ディスク | WCB/20#/Steel /DIN17245GS C25-CR13 |
| 設計および製造 | DIN 3840 BS EN1868 |
| 向かい合って | DIN 3202、BS EN 558-1 |
| フランジの端 | DIN 2543、BS EN1092-1 |
| 点検 | DIN 3230、BSEN 12569 |
| わずかな圧力 | 1.0/1.6/2.5/4.0/6.3 mpa |
| Stenghのテスト | 1.5/2.4/3.8/6.15/9.75 mpa |
| シール テスト | 1.1/1.8/2.8/4.51/7.15 |
| PN16（DIN3202-F1） | PN25 （DIN 3202-F1） | PN40 （DIN 3202-F1） | PN63 （DIN3202-F1） | ||||||||
| DN | L-RF | H | DN | L-RF | H | DN | L-RF | H | DN | L-RF | H |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 15 | 130 | 77 | 15 | 130 | 100 | 15 | 130 | 100 | 15 | 210 | 100 |
| 20 | 150 | 77 | 20 | 150 | 105 | 20 | 150 | 105 | 20 | 230 | 110 |
| 25 | 160 | 80 | 25 | 160 | 120 | 25 | 160 | 120 | 25 | 230 | 125 |
| 32 | 180 | 85 | 3 | 180 | 130 | 32 | 180 | 130 | 32 | 260 | 140 |
| 40 | 200 | 95 | 40 | 200 | 135 | 40 | 200 | 135 | 40 | 260 | 168 |
| 50 | 230 | 105 | 50 | 230 | 149 | 50 | 230 | 149 | 50 | 300 | 170 |
| 65 | 290 | 120 | 65 | 290 | 160 | 65 | 290 | 160 | 65 | 340 | 188 |
| 80 | 310 | 130 | 80 | 310 | 169 | 80 | 310 | 169 | 80 | 380 | 205 |
| 100 | 350 | 140 | 100 | 350 | 194 | 100 | 350 | 194 | 100 | 430 | 230 |
| 125 | 400 | 155 | 125 | 400 | 222 | 125 | 400 | 225 | 125 | 500 | 240 |
| 150 | 480 | 180 | 150 | 480 | 255 | 150 | 480 | 255 | 150 | 550 | 265 |
| 200 | 600 | 215 | 200 | 600 | 305 | 300 | 600 | 305 | 200 | 650 | 310 |
| 250 | 730 | 260 | 250 | 730 | 355 | 250 | 730 | 360 | 250 | 775 | |
| 300 | 850 | 315 | 300 | 850 | 410 | 300 | 850 | 415 | 300 | 900 | |
| 350 | 980 | 350 | 980 | ||||||||
| 400 | 1100 | 400 | 1100 | ||||||||
