商品の詳細:
お支払配送条件:
|
| 製品名: | スイングチェックバルブ | 色: | 青い顧客の要求 |
|---|---|---|---|
| ボディ材料: | ねずみ鋳鉄/延性がある鉄 | 関係: | フランジの端 |
| 働く温度: | -10 80℃に | 媒体: | 水 |
| 圧力: | 1.6mpa | サイズ: | DN50からDN200 |
| ディスク: | NBR+Q235 | 標準: | GB |
| ハイライト: | ねずみ鋳鉄は逆止弁振動フランジを付けたようになった,ゴム製くさびによってフランジを付けたようになる振動逆止弁,1.6mpa延性がある鉄の振動逆止弁 |
||

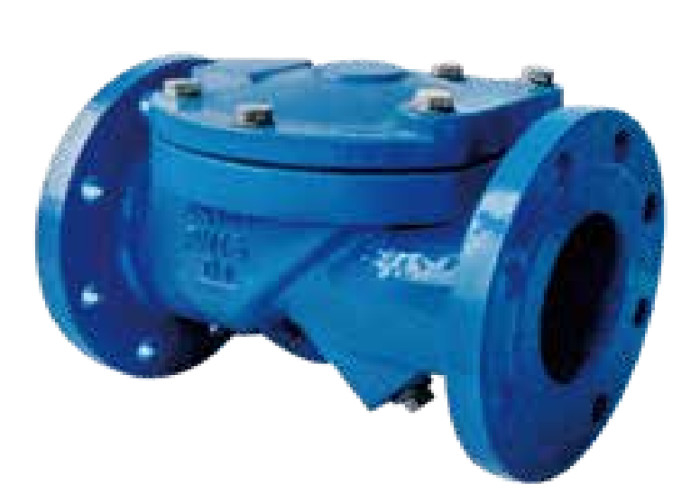

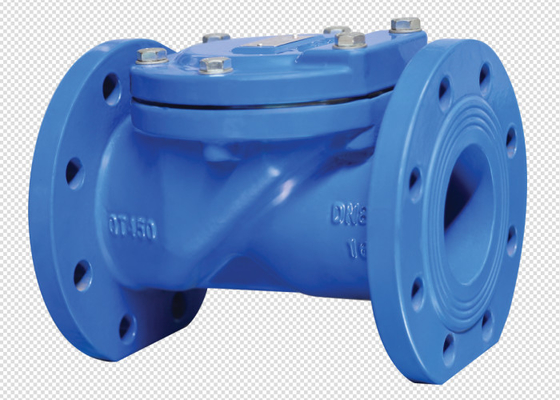

H44X （SFCV）シリーズ ゴム製折り返しの逆止弁の部品の設計は3つの主要な部で主に構成される:バルブ本体、ボンネットおよびゴム製折り返し
弁のゴム製折り返しは基質として鋼板、鋼鉄棒および補強されたナイロン布から成り、外の層はゴムでカバーされる。弁の折り返しの耐用年数は1，000,000回に達することができる。H44X （SFCV）シリーズ ゴム製折り返しの逆止弁は小さいヘッド損失の特徴がある容易ではない全開流量区域の設計、雑貨、簡単な維持を等集めること採用する。H44X （SFCV）シリーズ ゴム製折り返しの逆止弁は横の給水および排水系統に主に適当である。それはポンプの水出口にポンプへの逆流および水撃作用の損傷を防ぐために取付けることができる。H44X （SFCV）シリーズ ゴム製折り返しの逆止弁はまた貯蔵所の入口および出口の管のバイパス管にプール水が給水設備に戻って流れることを防ぐために取付けることができる。逆止弁は一般に固体粒子および高い粘着性を含んでいる媒体のきれいな媒体のために適している、ない。
| mm | L | D | D1 | D2 | b-f | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
特徴
| ボディ | 延性がある鉄 |
| ボンネット | 延性がある鉄 |
| ディスク | NBR+Q235+Nylon繊維の網の袖 |
| ガスケット | NBR |
| Norminal圧力 | 1.6 mpa |
| sheelテスト（水） | 1.76のmpa |
| シール テスト（水） | 2.4 mpa |
| 温度 | -10から80 ℃ |
