商品の詳細:
お支払配送条件:
|
| 製品名: | ウエファーの蝶弁 | 材料: | HT200/QT450 |
|---|---|---|---|
| 色: | 青 | サイズ: | 2" - 12" |
| 働き圧力: | 1.0-1.6Mpa （10-25bar） | 媒体: | 水 |
| 関係: | ウエファー | 標準: | DIN、API、BS |
| 開始モード: | ハンドル | 温度: | ≤80℃ |
| ハイライト: | 2インチのウエファーの蝶弁,DINのウエファーの蝶弁,API 2インチの蝶弁 |
||

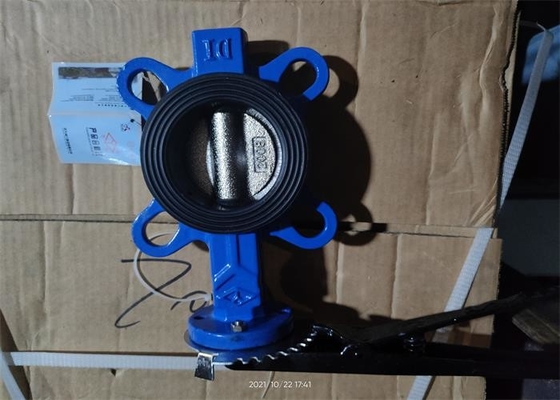

API/DINの標準は鋳鉄物質的なPN1.0/PN1.6Mpa Pinlessのウエファーの蝶弁を

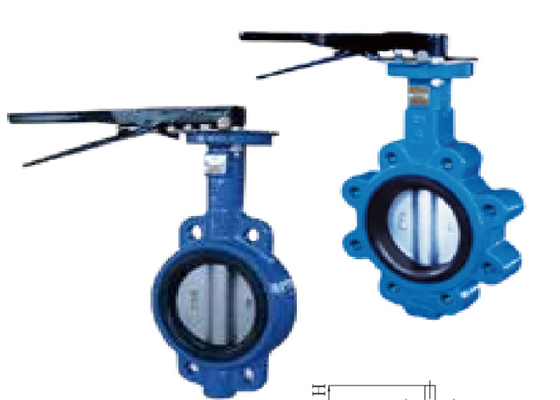

ハンドルの蝶弁の蝶版はパイプラインの直径の方向に取付けられている。蝶バルブ本体の円柱チャネルでは、disc-shaped蝶版は0の° - 90°の回転角度の軸線のまわりで回る。それが90°に回るとき、弁は十分に開いている。この弁は一般に水平に取付けられている
| サイズ | DN | B | L | фD1 | фD3 | H | |
| 1.5" | 40 | 69 | 136 | 32 | 65 | 35.25 | 32 |
| 2" | 50 | 80 | 161 | 42.0 | 65.0 | 35.25 | 32 |
| 2-1/2 「 | 65 | 89 | 175 | 44.7 | 65.0 | 35.25 | 32.0 |
| 3" | 80 | 95 | 181 | 45.2 | 65.0 | 35.25 | 32.0 |
| 4" | 100 | 114 | 200 | 52.1 | 90.0 | 55.25 | 32.0 |
| 5" | 125 | 127 | 213 | 54 | 90.0 | 55.25 | 32.0 |
| 6" | 150 | 139 | 226 | 55.8 | 90.0 | 55.25 | 32.0 |
| 8" | 200 | 175 | 260 | 60.6 | 125.0 | 70.25 | 40.0 |
| 10" | 250 | 203 | 292 | 65.6 | 125.0 | 70.25 | 40.0 |
| 12" | 300 | 242 | 337 | 77 | 125.0 | 70.25 | 40 |
| Norminal圧力 | 1.0/1.6 Mpa |
| Suitbkの温度 | ≤ 80°C |
| シール テスト | 1.7/1.8MPa |
| 貝テスト | 1.5/2.4mpa |
| 適した媒体: | 水 |
それは硫酸の企業でガス・パイプラインのために使用される:リレー ファンの炉の前の送風機の入口そして出口、入口および出口、電気くもり止めの一連および接続弁、入口および出口のS02主要な送風機、予熱器のコンバーターの規則、入口および出口、等。
それは硫黄の焼却、転換で使用され、硫黄の乾燥した吸収セクションは硫酸システムを基づかせていた。それは硫黄のための弁の優先するブランド基づかせていた硫酸の植物をである。それは広く大衆化され、使用されたよいシーリング性能、軽い操作、二次腐食、高温抵抗、便利で、適用範囲が広い操作、安全なおよび信頼できる使用を用いる蝶弁としてユーザーの大半考慮される。
それは調整し、横取り装置として化学、石油化学のニ酸化硫黄、蒸気、空気、ガス、アンモナル、二酸化炭素のガス、石油製品、水、塩水、アルカリのアルコール飲料、海水、硝酸、塩酸、硫酸、リン酸および他の媒体のパイプラインでまた広く利用されている、製錬、薬剤、食糧および他の企業。
