商品の詳細:
お支払配送条件:
|

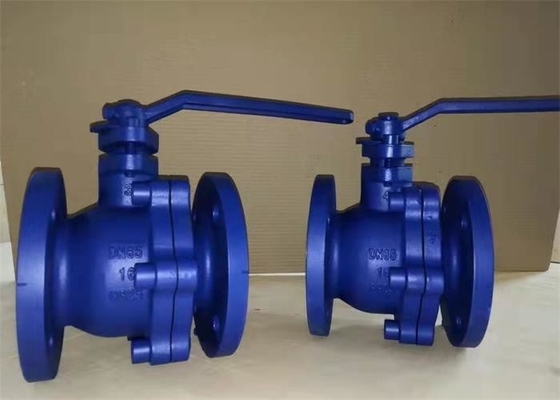

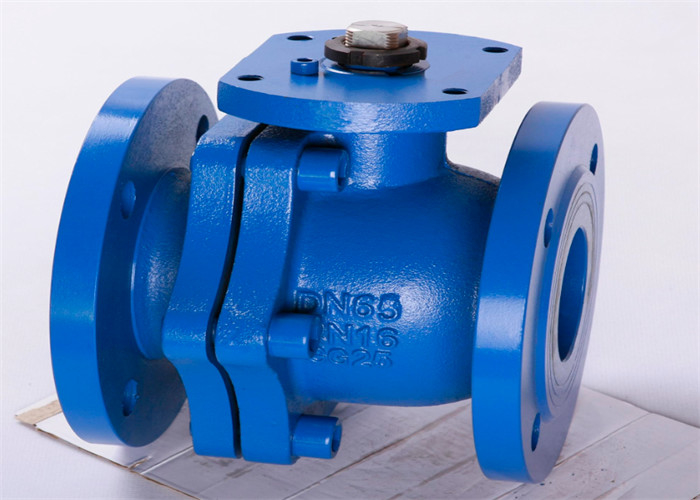

| 製品名: | 浮遊球弁 | ボディ材料: | 鋳鉄 |
|---|---|---|---|
| 色: | 青い、顧客の要求 | 関係: | フランジ |
| 圧力: | 低圧 | 媒体の温度: | 正常な温度 |
| タイプ: | 球弁 | 媒体: | 水 |
| 力: | handel | 球材料: | q235 |
| ハイライト: | さび止めの鋳鉄は弁球フランジを付けたようになった,Q235鋳鉄は弁球フランジを付けたようになった,Handel DINの鋳鉄の球弁 |
||
導入
球弁およびゲート弁は同じタイプの弁に属する。相違は最後の部分が球であることである。球はバルブ本体の中心ラインのまわりで開くために近い回り。球弁が主に中型の準備中の流れ方向を断ち切り、配り、変えるのに使用されている。フランジの球弁標準的なGB/t21465-2008 「弁専門用語」の起重機（球）が弁茎によって運転され、弁茎の軸線のまわりで回る弁と定義される。
| DN | d | L | D | C | R | b | N | h | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| フランジの端 | EN 1092-2 |
| 向かい合ってDN15-DN100 | DIN3202 F4 |
| 向かい合ってDN125-DN250 | DIN3202 F5 |
| 設計および製造 | DIN 3357 |
