商品の詳細:
お支払配送条件:
|

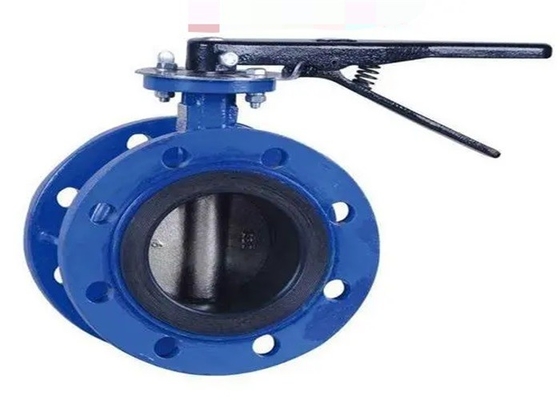

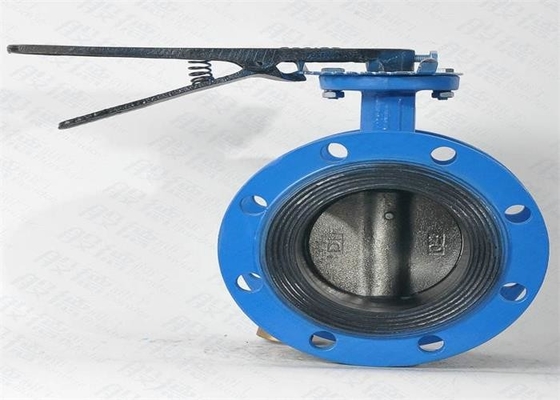

| 製品名: | フランジを付けたようになった蝶弁 | 色: | /Customerの青い指定 |
|---|---|---|---|
| 圧力: | 1.0mpa | ボディ材料: | 鉄 |
| シール リング: | NBR | サイズ: | DN50-DN200 |
| 温度: | ≤80 ℃ | 関係: | フランジの端 |
| dis材料: | 鉄 | 力: | handel |
| ハイライト: | 鋳鉄は弁蝶フランジを付けたようになった,中心線によってフランジを付けたようになる蝶弁,鋳造物のアイアン・バタフライ軽量の弁 |
||
フランジの中心ライン蝶弁は通常流れを調整し、給水の液体および温度の≤ 120の℃およびわずかな圧力≤ 1.6Mpaとの食糧、薬、化学工業、石油、電力、軽い織物および製紙のような排水およびガス・パイプラインを断ち切るために使用される。
1. 新しく、適度な設計、独特な構造、軽量および速い開閉。
2. 蝶弁に小さい作動のトルク、便利な操作、省力化および手際よさの利点がある。
3. それはあらゆる位置に維持すること容易取付け。
4. シールは信頼できる密封の性能と対面シーリングおよびゼロ漏出を達成するために取り替えることができる。
5. 密封材料に老化、耐食性および長い耐用年数の特徴がある。
| mm | D | ディディミアム | Z-фd | L | b-f |
| 50 | 160 | 125 | 4-ф19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-ф19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-ф19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-ф19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-ф19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-ф23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-ф23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-ф23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-ф23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-ф23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-ф28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-ф28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-ф28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-ф31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-ф31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-ф34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-ф34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-ф37 | 410 | 50-5 |
