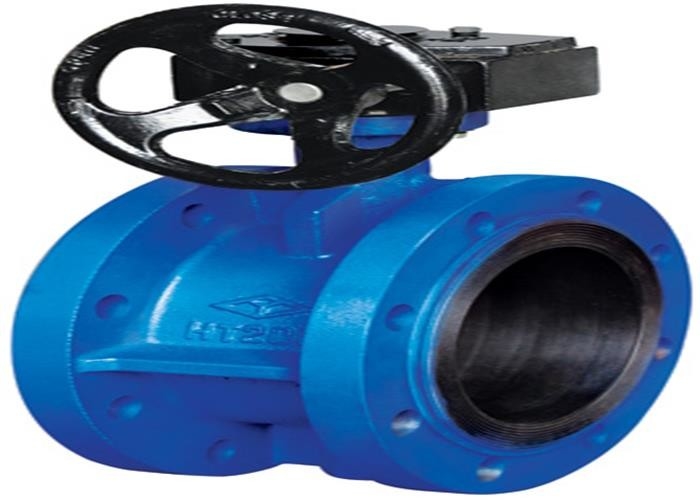

| 製品名: | フランジを付けたようになった蝶弁 | 圧力: | 1.6 mpa |
|---|---|---|---|
| 温度: | ≤80 ℃ | 接続しなさい: | フランジの端 |
| 座席: | NBR | ボディ材料: | HT200/QT450 |
| Diseの文書: | QT450 | 開始モード: | 運転されるみみずギヤ |
| 媒体: | 水 | 色: | 青い/顧客の要求 |
| ハイライト: | 鋳鉄のゴム製並べられた蝶弁,1.6 Mpaのゴム製並べられた蝶弁,QT450弁の蝶ウエファー |
||
等流出、特に種類のサービスの管および水、消火活動のパイプラインの構造の射撃銃制で広く利用された。
| mm | D | ディディミアム | Z-фd | L | b-f |
| 50 | 160 | 125 | 4-ф19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-ф19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-ф19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-ф19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-ф19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-ф23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-ф23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-ф23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-ф23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-ф23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-ф28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-ф28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-ф28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-ф31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-ф31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-ф34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-ф34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-ф37 | 410 | 50-5 |
| Norminal圧力 | 1.0/1.6 Mpa |
| Suitbkの温度 | ≤ 80°C |
| シール テスト | 1.1/1.8MPa |
| 貝テスト | 1.5/2.4mpa |
| 適した媒体: | 水 |
