商品の詳細:
お支払配送条件:
|

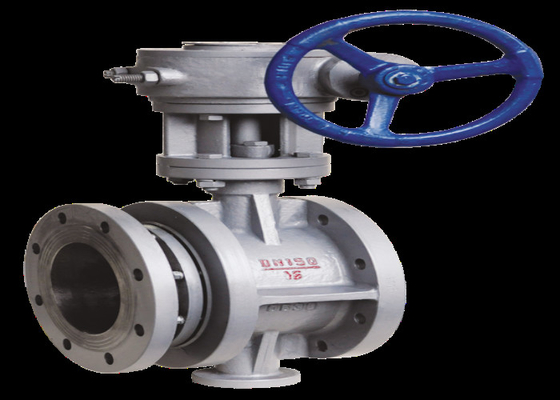

| 製品名: | フランジを付けたようになった蝶弁 | 圧力: | 0.6/1.0/1.6 mpa |
|---|---|---|---|
| ボディ材料: | WCB;投げられた鋼鉄 | 接続しなさい: | フランジの端 |
| サイズ: | DN50へのDN1000 | 色: | 顧客の要求 |
| タイプ: | 三重の奇人 | リング: | ゴム製 |
| 温度: | -29から120 ℃ | 媒体: | 水蒸気オイル |
| ハイライト: | 望遠鏡のフランジを付けたようになった蝶弁,投げられた鋼鉄フランジを付けたようになった蝶弁,WCBは鋼鉄蝶弁を投げた |
||
それは開閉か調節することに水、茎および油送管の流れを適用される。それはまた温度の変化によってpiplineの拡張そして収縮を減らす引き起こしたことができ、それをであるrepacing、repariring弁のために便利作る。
| ボディ | WCB |
| 望遠鏡の袖 | 25# |
| Oリング | ゴム製 |
| リング | 430+XB450/PTFE/NBR |
| ディスク | Q235 /WCB |
| 茎 | 2Cr13 |
| ガスケット | 適用範囲が広いグラファイト |
| ブラケット | WCB |
| 圧力 | 角度 | 貝テスト | シール テスト | 温度 | 媒体 | |
| SD343H-6C | 0.6 | 90° | 0.9 | 0.66 | -29 170℃に | 水蒸気オイル |
| SD343F-10C | 1.0 | 90° | 1.5 | 1.1 | -29 150℃に | 水蒸気オイル |
| SD343X-16C | 1.6 | 90° | 2.4 | 1.76 | -10 800℃に | 水 |

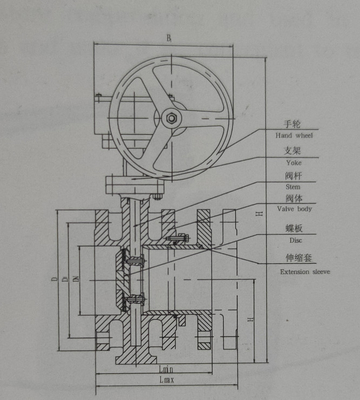

| DN | 次元 | 0.6MPa | 1.0 MPa | 1.6MPa | ||||||||||||||||
| mm | Lmin | Lmax | 設計長さ | H （0.6/1.0mpa） | H （1.6mpa） | H1 | B | D | D1 | b-f | Z-фd | D | D1 | b-f | Z-фd | D | D1 | b-f | Z-4>d | |
| 50 | 138 | 168 | 153 | 82.5 | - | 350 | 180 | 200 | 140 | 110 | 20-2 | 4-ф14 | 165 | 125 | 20-2 | 4-ф18 | 165 | 125 | 20-2 | 4-ф18 |
| 65 | 153 | 183 | 168 | 92.5 | - | 370 | 180 | 200 | 160 | 130 | 20-2 | 4-ф14 | 185 | 145 | 20-2 | 4-ф18 | 185 | 145 | 20-2 | 4-ф18 |
| 80 | 163 | 193 | 178 | 100 | - | 380 | 180 | 200 | 190 | 150 | 20-2 | 4-ф18 | 200 | 160 | 20-2 | 8-ф18 | 200 | 160 | 20-2 | 8-ф18 |
| 100 | 185 | 225 | 205 | 110 | - | 420 | 180 | 200 | 210 | 170 | 22-2 | 4-ф18 | 220 | 180 | 22-2 | 8-ф18 | 220 | 180 | 22-2 | 8-ф18 |
| 125 | 195 | 235 | 215 | 125 | - | 460 | 180 | 200 | 240 | 200 | 22-2 | 8-ф18 | 250 | 210 | 22-2 | 8-ф18 | 250 | 210 | 22-2 | 8-ф18 |
| 150 | 195 | 235 | 215 | 155 | - | 555 | 270 | 280 | 265 | 225 | 24-2 | 8-ф18 | 285 | 240 | 24-2 | 8-ф22 | 285 | 240 | 24-2 | 8-ф22 |
| 200 | 215 | 265 | 240 | 182 | - | 605 | 270 | 280 | 320 | 280 | 24-2 | 8-ф18 | 340 | 295 | 24-2 | 8-ф22 | 340 | 295 | 24-2 | 12-ф22 |
| 250 | 235 | 285 | 260 | 217 | - | 680 | 270 | 280 | 375 | 335 | 26-2 | 12-ф18 | 395 | 350 | 26-2 | 12-ф22 | 405 | 355 | 26-2 | 12-ф26 |
| 300 | 255 | 305 | 280 | 245 | - | 800 | 380 | 420 | 440 | 395 | 26-2 | 12-ф22 | 445 | 400 | 26-2 | 12-ф22 | 460 | 410 | 28-2 | 12-ф26 |
| 350 | 275 | 325 | 300 | 275 | - | 835 | 380 | 420 | 490 | 445 | 26-2 | 12-ф22 | 505 | 460 | 26-2 | 16-ф22 | 520 | 470 | 30-2 | 16-ф26 |
| 400 | 285 | 345 | 315 | 355 | - | 915 | 450 | 470 | 540 | 495 | 26-2 | 16-ф22 | 565 | 515 | 26-2 | 16-ф26 | 580 | 525 | 32-2 | 16-ф30 |
| 450 | 310 | 370 | 340 | 386 | - | 930 | 450 | 470 | 595 | 550 | 28-2 | 16-ф22 | 615 | 565 | 28-2 | 20-ф26 | 640 | 585 | 34-4 | 20-ф30 |
| 500 | 320 | 380 | 350 | 403 | - | 1020 | 480 | 490 | 645 | 600 | 28-2 | 20-ф22 | 670 | 620 | 28-2 | 20-ф26 | 715 | 650 | 36-4 | 20-ф33 |
| 600 | 365 | 425 | 395 | 499 | - | 1225 | 640 | 660 | 755 | 705 | 34-2 | 20-ф26 | 780 | 725 | 34-2 | 20-ф30 | 840 | 770 | 38-5 | 20-ф36 |
| 700 | 395 | 465 | 430 | 536 | - | 1355 | 640 | 660 | 860 | 810 | 34-5 | 24-ф26 | 895 | 840 | 34-5 | 24-ф30 | 910 | 840 | 40-5 | 24-ф36 |
| 800 | 430 | 510 | 470 | 619 | - | 1470 | 640 | 660 | 975 | 920 | 36-5 | 24-ф30 | 1015 | 950 | 36-5 | 24-ф33 | 1025 | 950 | 42-5 | 24-ф39 |
| 900 | 480 | 580 | 530 | 624 | 667 | 1554 | 850 | 900 | 1075 | 1020 | 38-5 | 24-ф30 | 1115 | 1050 | 38-5 | 28-ф33 | 1125 | 1050 | 44-5 | 28-ф39 |
| 1000 | 530 | 630 | 580 | 693 | 727 | 1795 | 850 | 900 | 1175 | 1120 | 38-5 | 28-ф30 | 1230 | 1160 | 38-5 | 28-ф36 | 1255 | 1170 | 46-5 | 28-ф42 |
