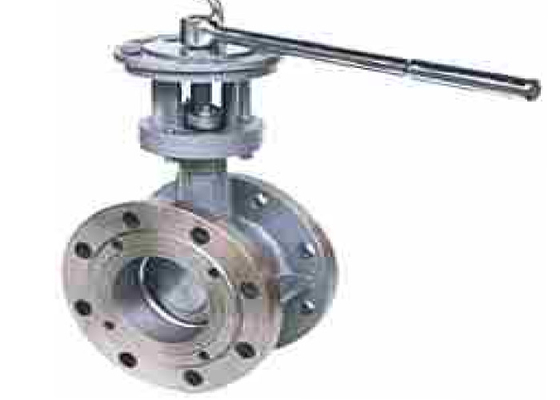

| 製品名: | フランジを付けたようになった蝶弁 | 圧力: | 1.0/1.6 Mpa |
|---|---|---|---|
| ボディ材料: | WCB | タイプ: | 三重の奇人 |
| 密封の表面: | ステンレス鋼 | 開始モード: | handel |
| 関係: | フランジを付けたようになった端 | 温度: | -29から425 ℃ |
| 茎材料: | 2Cr13 | ヨーク: | WCB |
| ハイライト: | Handelは弁蝶フランジを付けたようになった,シール リングによってフランジを付けたようになる蝶弁,1.6 Mpaの三倍の風変りな蝶弁 |
||
蝶弁の蝶版はパイプラインの直径の方向に取付けられている。蝶バルブ本体の円柱チャネルでは、ディスク蝶版は0の° - 90°の回転角度の軸線のまわりで回る。それが90°に回るとき、弁は十分に開いている
この弁は適している水、オイル等のパイプライン。それは液体を調節し、断ち切ることができる。
| mm | L | D | D1 | b-f | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
