商品の詳細:
お支払配送条件:
|

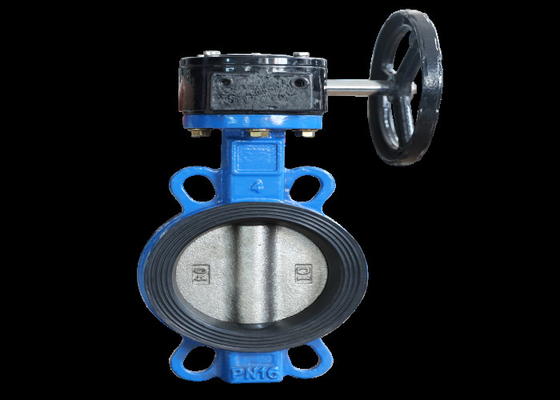

| 製品名: | ウエファーの蝶弁 | ボディ材料: | 鋳鉄の延性がある鉄 |
|---|---|---|---|
| 温度: | ≤80℃ | 媒体: | 水 |
| 色: | 青い、カスタマイズされる | 力: | 運転されるみみずギヤ |
| 圧力: | 1.0/1.6Mpa | 関係: | ウエファー |
| サイズ: | DN50~DN300 | 幹: | ステンレス鋼 |
| ハイライト: | Pinlessの蝶弁みみずギヤ,投げられたアイアン・バタフライ弁みみずギヤ,ウエファーのタイプみみずギヤ蝶弁 |
||
ウエファーの蝶弁の蝶版はパイプラインの直径の方向に取付けられている。蝶バルブ本体の円柱チャネルでは、disc-shaped蝶版は0の° -流れの規則の役割を担うことができる90°の回転角度の軸線のまわりで回る。蝶版が90°に回るとき、弁は最高開始に達する。ウエファーの蝶弁に単純構造、小さい容積およびライト級選手の利点がある。それは少数の部品でだけ構成される。さらに、それは作動しやすい回転90°によってすぐに開閉されるできる。同時に、弁によい流動制御特徴がある。
①三方突飛性の独特な設計はシーリング表面間の摩擦伝達をしないし、弁の耐用年数を延長する。
②トルクによって発生する伸縮性があるシール。
③独創的なくさび形の設計は弁はますます堅く閉鎖の自動密封機能があることを可能にし密封表面間に補償そしてゼロ漏出がある。
④小さい容積、軽量、軽い操作および容易な取付け。
⑤空気および電気装置はリモート・コントロールおよびプログラム制御の必要性を満たすユーザーの要求に従って形成することができる。
⑥交換部品の材料はさまざまな媒体に適当であり、腐食防止のためにことができる（F46、gxpp、Po、等を並べる）並ぶ。
⑦連続的な構造の多様化:クランプ、フランジおよびバット溶接。
弁の構造長さはgb12221-1989の準備に従い、フランジの関係のサイズはJB/t79-1994の準備に従う
| ボディ | 鋳鉄/延性がある鉄 |
| ディスク | 延性がある鉄/ステンレス鋼 |
| 茎 | ステンレス鋼 |
| 座席 | EPDM/NBR/PTFE |
| DN | B | L | фD1 | фD3 | H | |
| DN40 （1.5"） | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 （2"） | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 （2.5"） | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 （3"） | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 （4"） | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 （5"） | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 （6"） | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 （8"） | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 （10"） | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| DN300 （12"） | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
