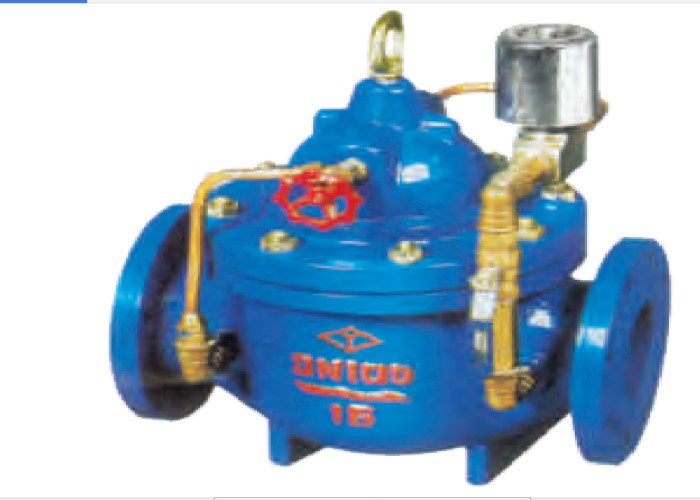

フランジ600Xの油圧電気制御弁1.6 Mpa水保護弁

導入

600X油圧電気制御弁は給水、空気調節および火のパイプ・ライン・システムのために使用される。媒体:水、温度の≤ 80の℃。電磁弁は試験弁として使用される。電磁弁が動力を与えられたオン/オフのとき、弁のスイッチは準備中の水の圧力によって制御される

働き主義

弁の入口の端に媒体の部分は水路に沿って動く。針弁。ダイヤフラムの上部の部屋を書き入れなさい。ソレノイドのコイルが活気づくとき、ソレノイドは開く。電磁弁および球弁に沿う出口への主要な弁のダイヤフラムの流れの上部の部屋の媒体、およびダイヤフラムの減少の上部の部屋の圧力。圧力相違の行為の下で、中型圧力は開いた主要なバルブ・コアを押し、主要な弁は開く。開始の給水

電磁弁のコイルが動力を与えられるとき、電磁弁は閉鎖している残る。現時点で、主要な弁のダイヤフラムの上部の部屋の流出チャネルは閉鎖している残る。膜区域が主要なバルブ・コア区域より大きいので、主要な弁は2間の圧力相違の行為の下で閉鎖している

プールのレベル コントロールのため:低レベルセットへの液体レベルの低下が液体水平なスイッチ信号を送るとき、電磁弁のコイルは活気づく、電磁弁は開き、給水を始めるためにそれから主要な弁は開く。プールの液体レベルが液体水平なスイッチの行為の下で一定の高さの価値に、達する時、制御信号は送られ、電磁弁は主要な弁が閉鎖しているように、閉鎖して給水は停止する。そのような交換の循環はある特定の範囲内のプールの馬小屋で液体レベルを保つ
