商品の詳細:
お支払配送条件:
|
| 製品名: | 振動逆止弁 | 圧力: | 2.5mpa |
|---|---|---|---|
| 媒体の温度: | ≤50℃ | 色: | 青い顧客の要求 |
| 標準: | DIN、GB | 構造: | 点検 |
| ボディ材料: | 鉄 | サイズ: | DN50~DN350 |
| ハイライト: | 持ち上がる最下の逆止弁のフランジのタイプ,2.5 Mpaの逆止弁のフランジのタイプ,鋳鉄のフランジの振動逆止弁 |
||

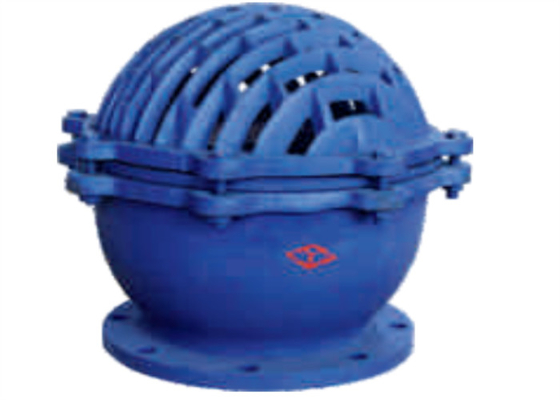

H42x-2.5はフランジによって接続される持ち上がる最下弁である;H45x-2.5フランジは多ディスク振動底弁を接続した;H46x-2.5はフランジによって接続される二重ディスク振動底弁である;H12x-2.5は内部糸の関係が付いている持ち上がる最下弁である。それらはバルブ本体、バルブ シート、弁ディスクおよび密封のガスケットで構成される
弁は否定的な圧力を発生させるのにポンプの吸引力を使用する。大気圧はポンプのサクション パイプに水圧を弁を開ける入れる。ポンプを停止した場合、水流の逆流を防ぐために自動的に閉まる弁ディスクの水コラム圧力そして自己の重量を使用しなさい
1. 弁は乾燥した倉庫で貯えられ、屋外で貯えられない。
2. 弁は長期保管のために規則的に維持される。
3. 弁は水ポンプの水入口管の縦のパイプラインの底で取付けられている。
4. 取付けの前に管および弁の内部キャビティをきれいにしなさい。
5. 作動条件は性能指定の技術的要求事項を満たす

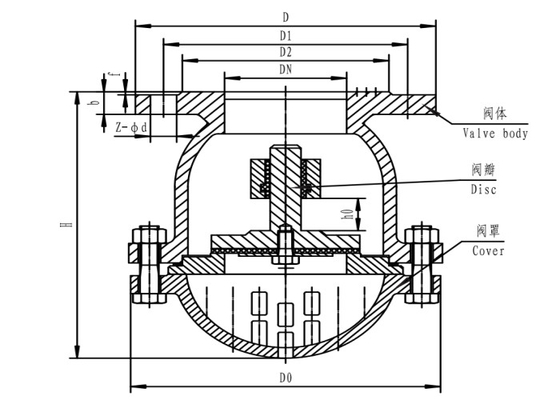

| タイプ |
DN |
次元 | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
