商品の詳細:
お支払配送条件:
|
| 製品名: | 浮遊球弁 | 媒体: | 水 |
|---|---|---|---|
| ボディ材料: | ねずみ鋳鉄 | 関係: | フランジ |
| 働き圧力: | 1.0-1.6Mpa （10-25bar） | サイズ: | DN15~DN250 |
| 色: | 青い、顧客の要求 | 媒体の温度: | 正常な温度 |
| ハイライト: | さびない浮遊球弁,さび止めの浮遊球弁,1.6 Mpaの高温球弁 |
||
この弁は水、蒸気に適用するまたは非腐食性である油送管媒体およびパイプラインはである≤1.6 mpa働くわずかな圧力でなければならない
1. Qj41mf-16はフランジの関係であり、プロダクトは鉄および銅の球弁のためのGB/T 15185の標準に従う。

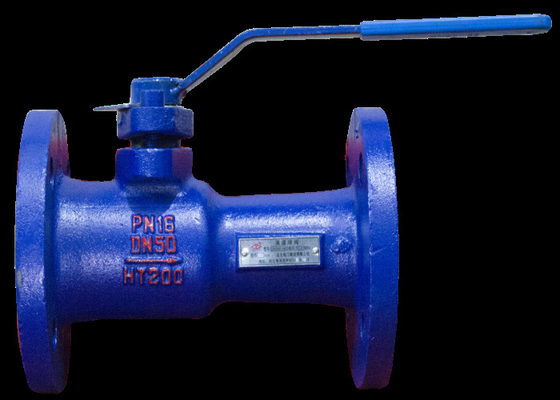

2. 弁は統合された高温球弁である。弁はバルブ本体、球、弁茎、ハンドルおよび他の部品で構成される。パイプラインの軸線へのハンドルの平行は閉鎖した位置にあることを弁が開位置にある、パイプラインの軸線への垂直は示すことを示し。それはハンドル90°の回転によって開閉されるできる;それに安定した性能、信頼できるシーリング、小さい摩擦力、スイッチ、高温抵抗の利点が、等耐久性、オイル抵抗、耐食性、長い耐用年数をある。
| ボディ | ねずみ鋳鉄 |
| 球 | ステンレス鋼 |
| 茎 | 鋼鉄 |
| リング | PTFE |
| タイプ |
DN |
（mm） | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
