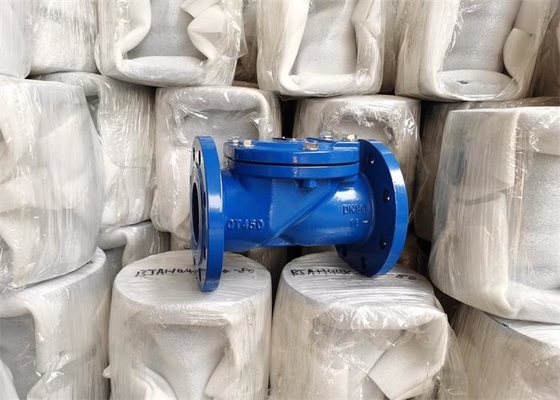

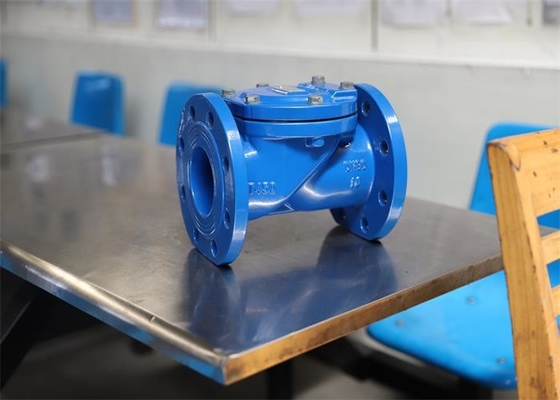

延性がある鉄材料のゴム製版の逆止弁のフランジを付けたようになった振動逆止弁

使用法

給水でパイプライン ポンプの出口でこの弁が主におよび排水系統、石油、化学工業および他の非腐食性の液体の産業部中型の逆流を防ぐのに使用されている。

構造および行為の主義

弁はフランジによって接続される、密封表面は傾向がある設計を採用し、水撃作用圧力を減らすことができる閉鎖時は短い。弁はバルブ本体、弁カバー、弁ディスクおよび他の部品で構成される。

弁の特徴

1. 流動抵抗は小さく、密封表面は媒体によってより少なく磨かれ、腐食する。

2. 簡単な形、よい製造技術および広い適用範囲。

3. バルブ本体の内部キャビティの限られた位置装置は全機械のサービス性能をする弁ディスクの開位置が閉まるには余りにも高くなることをより安定したように防ぐ

4. 取付けの間に、中型の流れ方向はバルブ本体の矢の方向に一貫している。

貯蔵、設置および使用指示

1. 弁は乾燥した倉庫に置かれ、屋外で貯えられない。

2. 長期保管のために、それは規則的に維持される。

3. 作動条件は性能指定の条件を満たす。

4. 圧力試験の点検は取付けの前に行なわれ、取付けは条件を満たすことの後やっと遂行することができる。

5. 取付けの前に管および弁の内部キャビティをきれいにしなさい。

6. 取付けの後で、プロダクトは大きい外力に服従しない。

7. 弁は通常パイプラインへの弁カバー上向きの垂直が付いている横のパイプラインに、取付けられ、中型の流れ方向がバルブ本体の矢の方向に一貫していることに注意する。

8. ローカル最低の温度が4 ℃より低いとき、断熱材の保護は提供される;端弁として使用される場合、友達の管かジャケットは管の壁の温度が0の℃より低くなることを防ぐべき熱することのために使用される。

9. 厳しく中型の温度の振動か急速な変更に耐えるパイプラインでそれを取付け、使用することを禁止する。

次元
