商品の詳細:
お支払配送条件:
|

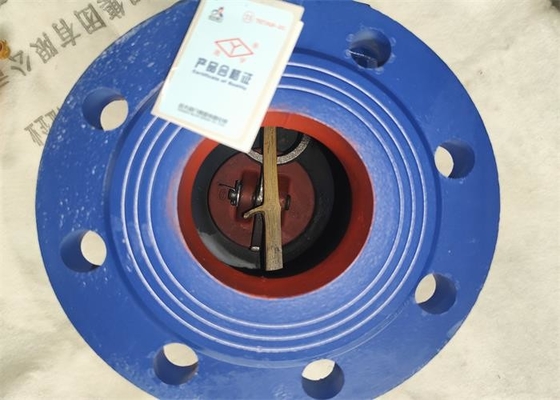

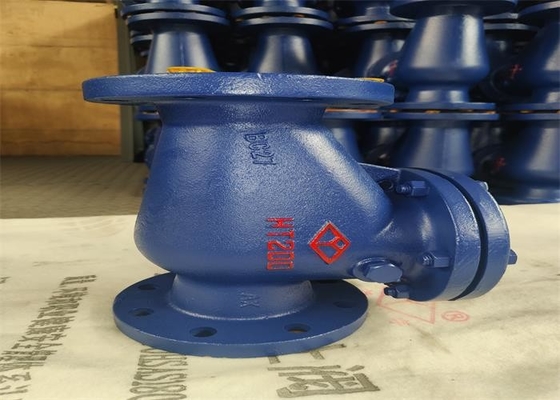

| 製品名: | フランジを付けたようになった振動逆止弁 | 左舷サイズ: | DN50~DN500 |
|---|---|---|---|
| 圧力: | 1.6 Mpa | 力: | 非 |
| 材料: | 鉄;延性がある鉄 | 構造: | 、振動点検しなさい |
| 媒体: | 水 | 色: | 青い顧客の要求 |
| ハイライト: | dn500フランジの逆止弁,縦の管は逆止弁フランジを付けたようになる,GBの標準的なフランジを付けたようになった振動逆止弁 |
||
この弁の目的は逆流からいろいろな種類のパイプラインまたは装置の媒体を防ぐことであり一方通行に開閉のために使用される
1. この弁はgb/t 13932の標準に従ってフランジによって接続される鉄の振動逆止弁である。
2. この弁はバルブ本体で、弁カバー、弁ディスク、ロッカーおよびロッカー シャフトおよび他の部品構成される。この弁は自動的に流動逆流を防ぐことができる。この弁の弁ディスクは水圧の行為、および入口の側面からの出口側面への流量の下で開く。吸入圧が出口圧力より低いとき中型の逆流を防ぐために、弁ディスクは水圧の相違、自身の重力および他の要因の行為の下で自動的に閉まる。
| タイプ | 体言 | サイズ（mm） | ||||||
| DN | L | H | D | D1 | D2 | B-F | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| 部分名 | 材料 |
| ボディ、ボンネット、ディスク | QT450-10/HT200 |
| 茎 | QT450-10 |
| シャフト | 35のステンレス鋼 |
| パッキング | XB300 |
| ピン シャフト | 35のステンレス鋼 |
| ボルト、ナット | 25/35 |
