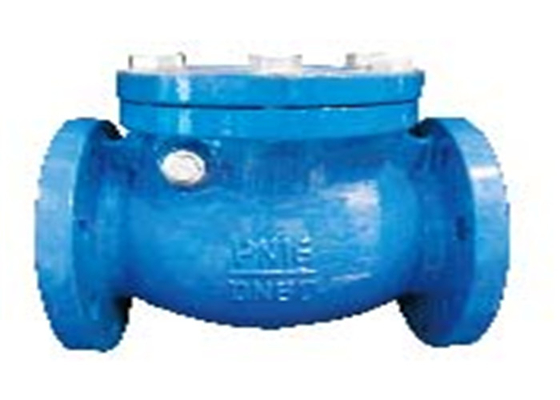

| 製品名: | フランジを付けたようになった振動逆止弁 | 圧力: | 中型圧力、低圧 |
|---|---|---|---|
| 色: | 青い顧客の要求 | 関係: | フランジの端 |
| サイズ: | DN50~DN200 | ディスク: | GG25 |
| ボディ材料: | GG25 | 媒体: | 水オイル ガス |
| ハイライト: | DN50振動逆止弁のフランジのタイプ,鋼鉄振動逆止弁のフランジのタイプ,dn50は逆止弁振動フランジを付けたようになった |
||
使用法:
この弁がたださまざまなパイプラインまたは装置の媒体のリバース フローを防ぎ、1つの方法を開閉したり使用されている。
1.Beforeアセンブリは、部品が修飾されるかどうか確認する。サービス性能に影響を与える部品は組み立てることができない
弁のディスクおよびロッカーの2.The接続のボルトは代理店をきつく締めるボルトによってきつく締められる
バルブ本体の3.The内部キャビティはきれいにならなければなりフランジの接続のボルトは対称的にそして次第にきつく締まるためにべきである
4.Afterアセンブリは詰め込まないで、プロダクト柔軟に開閉されたり
全機械の5.The圧力試験はGB/T1 39の条件を2 7満たす
媒体の弁そして接触表面の6.The内部キャビティは赤いプライマーによって塗られ、全面的な弁の表面は中型の灰色のペンキと塗られる
| わずかな直径 | DN50~DN200 | |
| わずかな圧力 | 1.6 Mpa | |
| 適した温度 | 温度の≤ 200の℃ | |
| 圧力試験 | シール テスト（水） | 1.8 mpa |
| 貝テスト（水） | 2.4 mpa | |
| 適した媒体 | 蒸気水オイル | |
| DN | L | D | D1 | D2 | b | f | Z*φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
