商品の詳細:
お支払配送条件:
|
| 製品名: | 振動逆止弁 | 色: | 顧客の要求、灰色 |
|---|---|---|---|
| 標準: | API | ボディ材料: | 炭素鋼 |
| 関係: | フランジの端、RF | サイズ: | DN50-300 |
| 圧力: | 中型圧力、Class150LB~Class2500LB | 媒体の温度: | 中型の温度、高温 |
| ハイライト: | 鋳造物鋼鉄は逆止弁振動フランジを付けたようになった,3インチによってフランジを付けたようになる振動逆止弁,3インチの振動逆止弁はフランジを付けたようになった |
||

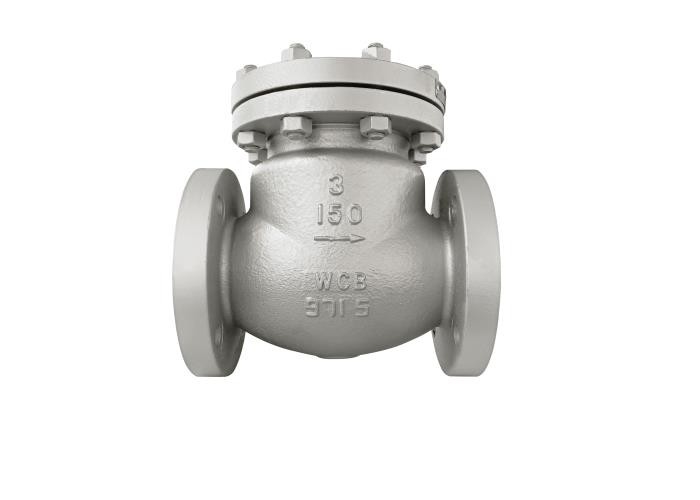

弁はバルブ本体、弁カバー、弁ディスク、ロッカーおよび他の部品で構成される。弁ディスクは自動的に流動逆流を防ぐことができる。弁の弁ディスクは水圧の行為、および入口の側面からの出口側面への流量の下で開く。吸入圧が出口圧力より低いとき、弁ディスクは水圧の相違、自身の重力および他の要因の行為の下で媒体が流れることを防ぐために自動的に閉まる。
| サイズ | L | D | D1 | D2 | b-f | Z-Фd | H |
| 2" | 203 | 150 | 120.7 | 92.1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5" | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| 部分名 | 部分材料 |
| ボディ、ボンネット、ブラケット、ロッカー | ASTM A216 WCB |
| 円柱ピン | ASTM A276 410 |
| ディスク | ASTM A105/ASTM A216 WCB |
| 可能な欠陥 | 失敗の原因 | 除去方法 |
| フランジのシーリング表面の漏出 |
1. ボルトはきつく締められない。 2. ガスケットは壊れているまたは失敗される。 |
1. ボルトを均等にそして対称的にきつく締めなさい。 2. ガスケットを取り替えなさい。 |
| 密封表面の漏出 |
1. 土および他の問題は密封表面の間で混合される。 2. 密封表面は損なわれる。 |
きれいな1密封表面。 2. 密封表面を整えるか、または部品を取り替えなさい。 |
設計および製造:API 594-2017のフランジ、ラグナット、バット溶接およびバット溶接の逆止弁
·構造の長さ:API 594-2017のフランジ、ラグナット、バット溶接およびバット溶接の逆止弁
·接続の端:ASME b16.5-2017弁の構造の長さ
·点検およびテスト:弁のAPI 598-2016の点検そしてテスト
·圧力温度の評価:ASME B16.34は通され、溶接された弁フランジを付けたようになった
