商品の詳細:
お支払配送条件:
|

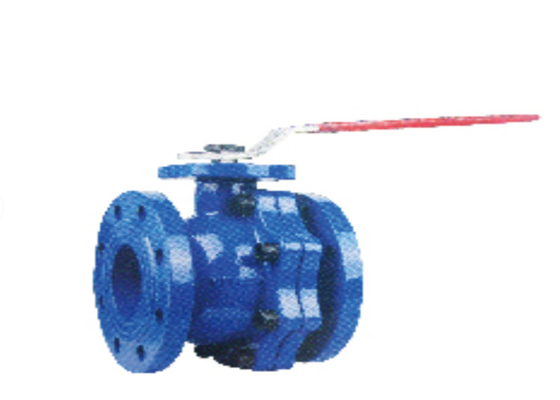

| 製品名: | 浮遊球弁 | ボディ材料: | ねずみ鋳鉄; |
|---|---|---|---|
| 関係: | フランジ;RF | 媒体: | 水 |
| 色: | 青い、顧客の要求 | 圧力: | 低圧、1.6MPa |
| 力: | ハンドル | 媒体の温度: | -20~100℃ |
| ハイライト: | ss 201の浮遊逆止弁,鉄のフランジの浮遊逆止弁,ss 201の浮遊球弁 |
||
この弁は非腐食性の中型のパイプラインの開閉のために使用される
| フランジの端 | EN 1092-2 |
| 向かい合ってDN15-DN100 | DIN3202 F4 |
| 向かい合ってDN125-DN250 | DIN3202 F5 |
| 設計および製造 | DIN 3357 |
| Norminal圧力（MPA） | 1.6 |
| 貝テスト（水） | 2.5Mpa |
| シール テスト（水） | 1.8mpa |
| シール テスト（空気） | 0.6mpa |
| 温度 | -10℃への150℃ |
| 適した媒体: | 水 |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

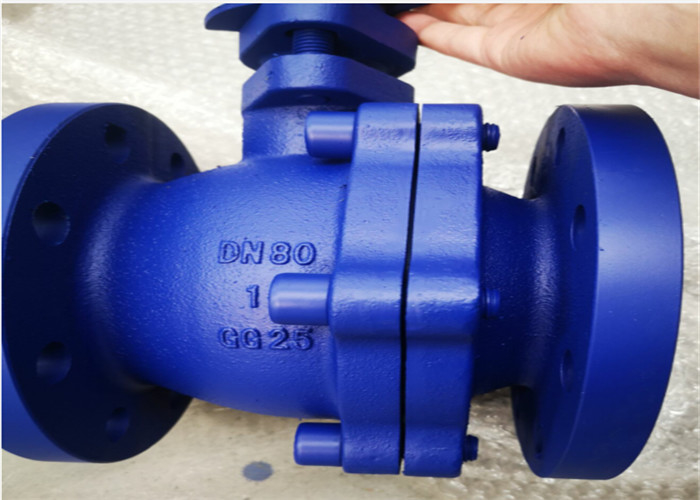

弁はバルブ本体、球、弁茎、パッキン押さえ、限界の版、ハンドルおよび他の部品で構成される。パイプラインの軸線へのハンドルの平行は弁が閉鎖した位置にあることを弁が開位置にある、パイプラインの軸線への垂直は示すことを示し。開始および完了はハンドル90°の回転によって実現することができる
