商品の詳細:
お支払配送条件:
|
| 製品名: | 浮遊球弁 | 力: | ハンドル |
|---|---|---|---|
| 圧力: | 150LB | 媒体の温度: | -29~150℃ |
| 媒体: | 水、オイル、蒸気 | 色: | 顧客の要求 |
| 球材料: | F304 | 左舷サイズ: | 1/2 " ~8" |
| ハイライト: | 水浮遊弁4インチ,フランジを付けたようになった浮遊弁4インチ,150LB浮遊球弁 |
||

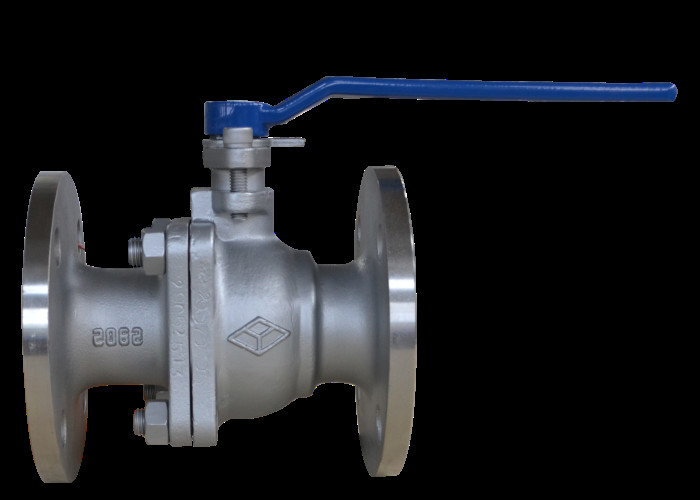

この弁は水、蒸気および油送管の開閉のために適している。
弁はバルブ本体、球、弁茎、ハンドルおよび他の部品で構成される。弁茎はハンドルの回転によって回る
90°は90°によって回るように、弁の棒球を開閉実現するために運転する。
| タイプ | 圧力（Lb） | テスト圧力 | 適したtemperature℃ | 適した媒体 | |
| 強さ（水） （MPa） | シール（水） （MPa） | ||||
| API （B） Q41F-150Lb （C） | 150 | 3.0 | 2.2 | ≤150℃ | 水、蒸気、オイル |
·設計および製造:API 6D
·構造の長さ:API 6D
·関係の端:ASME B16.5
·点検およびテスト:API 6D
| 部分名 | 材料 |
| ボディ | ASTM A216 WCB |
| 茎、球 | ASTM A182 F304 |
| 詰まるシール | PTFE |
| DN | L | D | D1 | D2 | b | N-h | f | H |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| 可能な欠陥 | 失敗の原因 | 欠陥の除去方法 |
| 密封表面の漏出 |
1. 中間のフランジのボルトは緩い。 2. 密封表面は損なわれる。 |
1. 均等に中間のフランジのボルトをきつく締めなさい。 2. 密封表面を整えるか、または部品を取り替えなさい。 |
| パッキングの漏出 |
1. 不十分なパッキング。 2. パッキングは密集しない。 |
1. 注入口を加えなさい。 2. パッキングを密集させなさい。 |
| 中間の口の漏出 |
1. 中仏パッドは傷つけられるか、または無効である。 2. 中間のフランジのボルトはきつく締められない。 |
1. 中間のフランジのガスケットを取り替えなさい。 2. 均等に中間のフランジのボルトをきつく締めなさい。
|
1. プロダクトは乾燥した倉庫で貯えられ、屋外で貯えられない。
2. 長期保管のために、定期的なメインテナンスは要求される。
3. このプロダクトはパイプラインまたは装置のあらゆる位置に取付けることができる開閉することは容易なはずである。
4. 圧力試験は取付けの前に遂行され、条件を満たすときだけ取付けは遂行することができる。
5. 取付けの前に管および弁キャビティをきれいにしなさい。
6. プロダクトは取付けの後で大きい外力に服従しない。
7. ハンドルの位置は弁が開いているまたは閉められていることを示す。ハンドルはパイプラインの軸線に垂直なときパイプラインの軸線に平行の開き、閉まるとき。
8. 作動条件は性能指定の条件に一貫している。
