商品の詳細:
お支払配送条件:
|
| 製品名: | 浮遊球弁 | 色: | 青い、顧客の要求 |
|---|---|---|---|
| 関係: | フランジ | 働き圧力: | 1.0-1.6Mpa （10-25bar） |
| 媒体: | 水;オイル | 標準: | GB |
| サイズ: | DN15~DN150 | 力: | ハンドル |
| ハイライト: | 25bar浮遊球弁,中国標準的な浮遊球弁,フランジを付けたようになった端の球弁の浮遊タイプ |
||

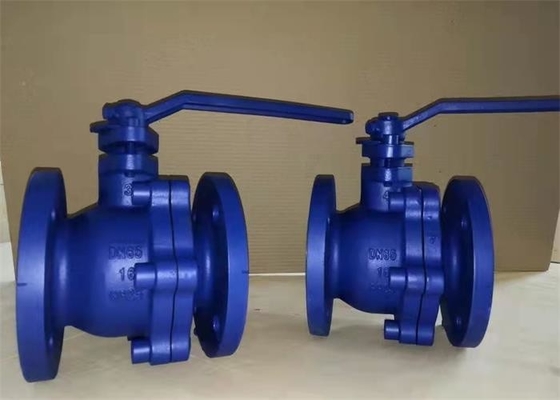

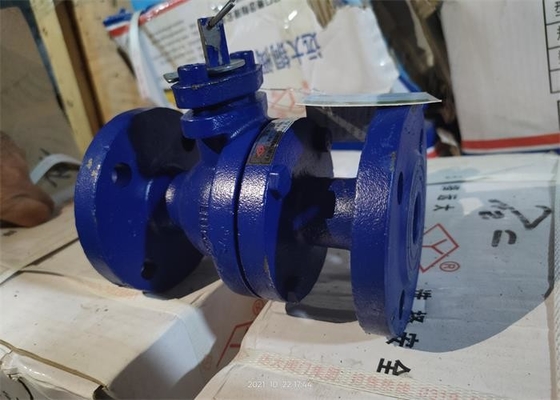

弁はバルブ本体、球、弁茎、パッキン押さえ、限界の版、ハンドルおよび他の部品で構成される。パイプラインの軸線へのハンドルの平行は弁が閉鎖した位置にあることを弁が開位置にある、パイプラインの軸線への垂直は示すことを示し。開始および完了はハンドル90°の回転によって実現することができる
| タイプ |
DN |
接続しなさいサイズ（mm）を | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| 部分名 | 材料 |
| ボディ | ねずみ鋳鉄/延性がある鉄 |
| 球 | 灰色の鋳鉄の/201クロムめっきにすること |
| 茎 | 炭素鋼、ステンレス鋼 |
| シール | PTFE |
| パッキング | 適用範囲が広いグラファイト |
| ハンドル | HT200/QT450-10 |
| ガスケット | PTFE |
| 限られた版 | Q235 |
| パッキン押さえ | HT200/QT450-10 |
1. 単純構造、よい製造工程、適用範囲が広く、急速な開閉、および広い適用範囲。
2. 弁茎は反吹く球弁の安全を高めるために構造を採用する。
3. 媒体はバルブ本体の両面からあらゆる方向で関係または切断の目的を達成するために流れることができる。
1. 弁は乾燥した倉庫で貯えられ、屋外で貯えられない。
2. 長期保管のために、それは規則的に維持される。
3. プロダクトはあらゆる位置およびパイプラインに取付けることができ作動条件は性能指定の条件に一貫している。
4. 圧力試験は取付けの前に遂行され、条件を満たすときだけ取付けは遂行することができる。
5. 取付けの前に管および弁キャビティをきれいにしなさい。
6. プロダクトは取付けられていた後、大きい外力に服従するべきではない。
7. ハンドルの方向は弁茎の正方形のヘッド溝の方向に一貫している。
8. ローカル最低の温度が4 ℃より低いとき、断熱材の保護は提供される;端弁として、管かジャケットをたどることによって管の壁の温度が0の℃より低くなることを防ぐために熱される。
9. 厳しく中型の温度の振動か突然の変更に応じてパイプラインでそれを取付け、使用することを禁止する。
| 可能な失敗 | 失敗の原因 | 除去方法 |
| パッキングの漏出 |
1. パッキングの失敗。 2. パッキングは密集しない。 3. 不十分なパッキング。 |
1. パッキングを取り替えなさい。 2. パッキングを密集させなさい。 3. 注入口を加えなさい。 |
| 中間の口の漏出 |
1. 中間のフランジのボルトはきつく締められない。 2. 中仏パッドは傷つく。 |
1. 中間のフランジのボルトをきつく締めなさい。 2. 中間のフランジのガスケットを取り替えなさい。 |
| 密封表面の漏出 |
1. 中間のフランジのボルトは緩い。 2. 密封表面は損なわれるか、または損なわれる。 |
1. 中間のフランジのボルトをきつく締めなさい。 2. 密封表面を整えるか、または部品を取り替えなさい。 |
