商品の詳細:
お支払配送条件:
|
| 製品名: | 浮遊球弁 | ボディ材料: | 304;ステンレス鋼 |
|---|---|---|---|
| 色: | 物質的な色 | 媒体: | 水、オイル、ガス、蒸気、腐食性媒体 |
| サイズ: | DN15~DN200 | 関係: | フランジ;RF |
| 圧力: | 1.6Mpa | 力: | ハンドル |
| ハイライト: | 1.6 Mpaの浮遊球弁,ss304浮遊球弁,ステンレス鋼の浮遊弁1インチ |
||

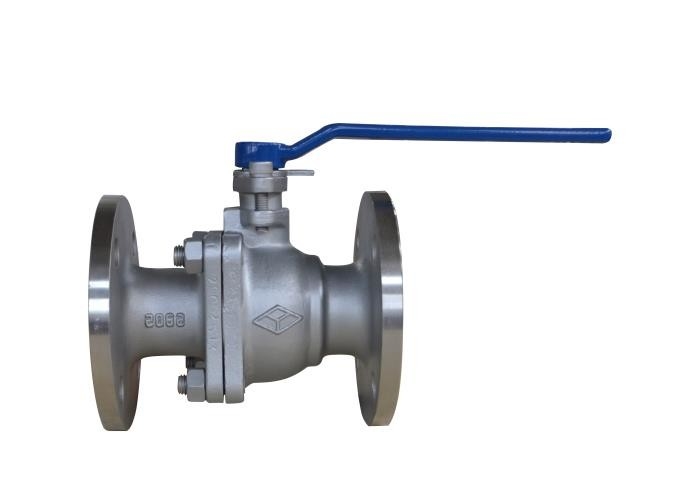

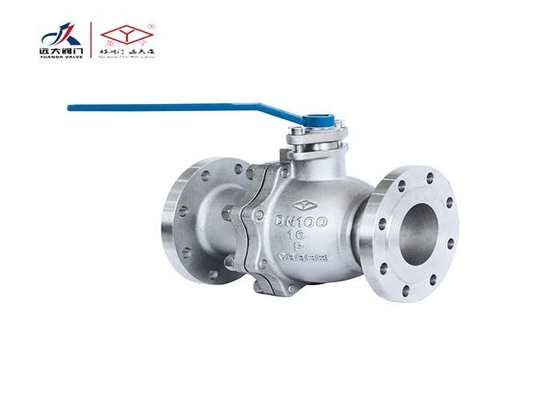

弁はバルブ本体、球、弁茎、ハンドルおよび他の部品で構成される。弁茎はハンドルの回転によって回る
90°は、弁の棒開閉実現するために90°を回すように球を運転する。
| タイプ | DN | L | D | D1 | D2 | b-f | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| 部分名 | 材料 |
| ボディ | CF8 |
| 茎、球 | F304 |
| 詰まるシール | PTFE |
1. プロダクトは乾燥した倉庫で貯えられ、屋外で貯えられない。
2. 長期保管のために、定期的なメインテナンスは要求される。
3. このプロダクトはパイプラインまたは装置のあらゆる位置に取付けることができる開閉することは容易なはずである。
4. 圧力試験は取付けの前に遂行され、条件を満たすときだけ取付けは遂行することができる。
5. 取付けの前に管および弁キャビティをきれいにしなさい。
6. プロダクトは取付けの後で大きい外力に服従しない。
7. ハンドルの位置は弁が開いているまたは閉められていることを示す。ハンドルはパイプラインの軸線に垂直なときパイプラインの軸線に平行の開き、閉まるとき。
8. 作動条件は性能指定の条件に一貫している
·設計および製造:石油の、石油化学および関連工業（GB/T 12237）のための鋼球弁
·構造長さ:金属弁のGB/T 12221の構造長さ
·関係の端:JB/T 79.1の必要な鋼管のフランジ
·点検およびテスト:弁のGB/T 26480の点検そしてテスト
