商品の詳細:
お支払配送条件:
|

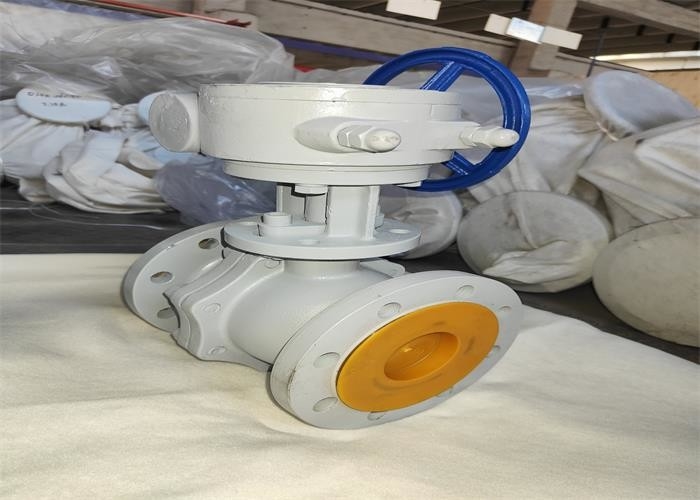

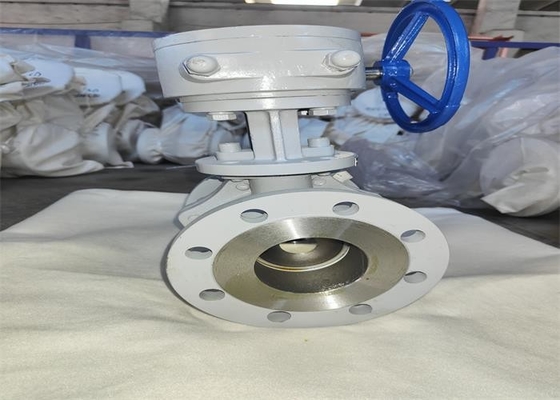

| 製品名: | 浮遊球弁 | 色: | 白、顧客の要求 |
|---|---|---|---|
| サイズ: | DN50~DN250 | 媒体: | オイル、水 |
| 働き圧力: | 1.6~2.5 Mpa | 力: | モーターを備えられる |
| 媒体の温度: | 高温 | シール: | PTFE |
| ハイライト: | 2インチの浮遊球弁,タービン ドライブ モード浮遊球弁,炭素鋼の浮遊弁2インチ |
||
·設計および製造:GB/T 12237のフランジを付けたようになった、バットによって溶接される球弁
·構造長さ:金属弁のGB/T 12221の構造長さ
·関係の端:GB/T 9113.1の必要な鋼管のフランジ
·点検およびテスト:弁のGB/T 26480の点検そしてテスト
| タイプ | DN | L | φ4 | φ3 | φ2 | b-f | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| 主要な部分 | 材料 |
| ボディ | WCB |
| 茎、球 | 2Cr13 |
| 詰まるシール | PTFE |
可能な欠陥および除去方法
| 可能な欠陥 | 失敗の原因 | 欠陥の除去方法 |
| 密封表面の漏出 | 1. 中間のフランジのボルトは緩い。 2。密封表面は損なわれる。 |
1. 均等に中間のフランジのボルトをきつく締めなさい。 2.トリム密封表面または部品を取り替えるため。 |
| パッキングの漏出 | 1. 不十分なパッキング。 2.パッキングは密集しない。 |
1. 注入口を加えなさい。 2.密集したパッキング |
| 中間の口の漏出 | 1. 中仏パッドは傷つけられるか、または無効である。 2。中間のフランジのボルトはきつく締められない。 |
1. 中間のフランジのガスケットを取り替えなさい。 2.均等に中間のフランジのボルトをきつく締めるため |
1. プロダクトは乾燥した倉庫で貯えられ、屋外で貯えられない。
2。長期保管のために、定期的なメインテナンスは要求される。
3。このプロダクトはパイプラインまたは装置のあらゆる位置に取付けることができる開閉することは容易なはずである。
4.圧力試験は取付けの前に遂行され、条件を満たすときだけ取付けは遂行することができる。
5.取付けの前に管および弁キャビティをきれいにしなさい。
6。プロダクトは取付けの後で大きい外力に服従しない。
7。ハンドルの位置は弁が開いているまたは閉められていることを示す。ハンドルはパイプラインの軸線に垂直なときパイプラインの軸線に平行の開き、閉まるとき。
8。作動条件は性能指定の条件に一貫している。
