商品の詳細:
お支払配送条件:
|
| 製品名: | 水保護弁 | ボディ材料: | 延性がある鉄 |
|---|---|---|---|
| 効果: | 差動圧力バイパス弁 | 圧力: | 1.6Mpa |
| 温度: | ≤80℃ | 媒体: | 水 |
| 付属品材料: | 黄銅/ss304 | ||
| ハイライト: | 真鍮水保護弁,フランジの端水保護弁,差動圧力水保護弁 |
||

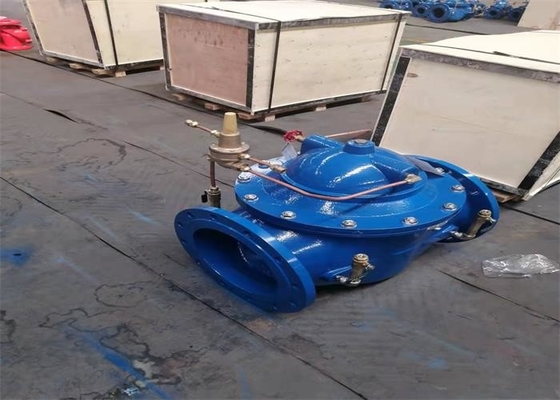

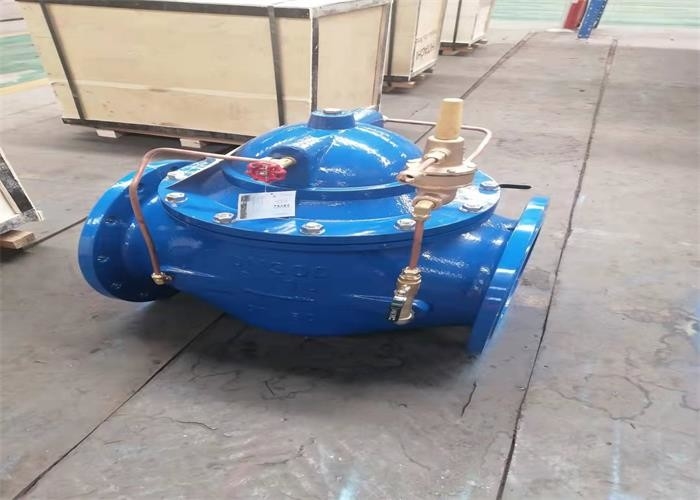

800X差動バイパス バランスをとる弁は冷暖房システムの供給/リターン水の圧力違いのバランスをとるのに使用される弁である。弁はシステムの利用を、差動圧力の正確な一定した価値を維持するために改善、システムの騒音、また装置への余分な差動圧力損傷を最小にすることができるバランス システム、救うエネルギーの機能を達成するために800X差動圧力バランスは媒体の自身の圧力相違に他のバランス弁の場所より優秀アクチュエーターがないことである、完全に頼るであり、設置スペースは、理性的な弁である
| タイプ | DN | L | D | D1 | D2 | B-F | Z-φD | H |
| SK800X-16Q | 50 | 203 | 165 | 125 | 99 | 19-3 | 4-φ19 | 155.5 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-φ19 | 178 | |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-φ19 | 185 | |
| 100 | 292 | 220 | 180 | 156 | 19-3 | 8-φ19 | 197.5 | |
| 125 | 330 | 250 | 210 | 184 | 19-3 | 8-φ19 | 240 | |
| 150 | 356 | 285 | 240 | 211 | 19-3 | 8-φ23 | 246 | |
| 200 | 458 | 340 | 295 | 266 | 20-3 | 12-φ23 | 324 | |
| 250 | 530 | 405 | 355 | 319 | 22-3 | 12-φ28 | 350 |
| 1.0MPA | 1.6MPA | 2.5MPA | わずかな圧力 |
| 1.5MPA | 2.4MPA | 3.75MPA | 貝テスト圧力 |
| 1.1MPA | 1.76MPA | 2.75MPA | シール テスト圧力 |
| ≤80℃ | 適した温度 | ||
| 水 | 適当な媒体 | ||
800X差動圧力バイパス バランス弁は主要なおよび差動圧力制御の試験弁、針弁、球弁および圧力計から油圧制御管システムを形作るために成っている。主要な弁、水道のためのダイヤフラム水部屋、圧力制御の部屋のためのダイヤフラム水部屋の中の2つの水部屋がある。その働く主義は次のとおりである:主要な弁の変更、圧力相違および試験弁の開始を変える管A間の管Bの変更の入口と出口の圧力違い時。圧力相違が大きいとき、試験弁の入り口はCの管の増加によって大きく、管制室、主要な弁の減少、主要な弁の開始増加の管制室の圧力の水排出、主要な弁の入口と出口の圧力違いは小さくなる。その一方で主要な弁の入口と出口の圧力違いがより小さくなれば、試験弁の入り口はより小さく、主要な弁の管制室の上昇の圧力なり、主要な弁の入り口は主要な弁の増加のより小さく、圧力相違になる。この負帰還の効果は設定値で主要な弁の入口と出口の圧力違いを安定させる。主要な弁の入口と出口の圧力違いは針弁の入り口および試験弁ばね圧力の配置によって置くことができる
