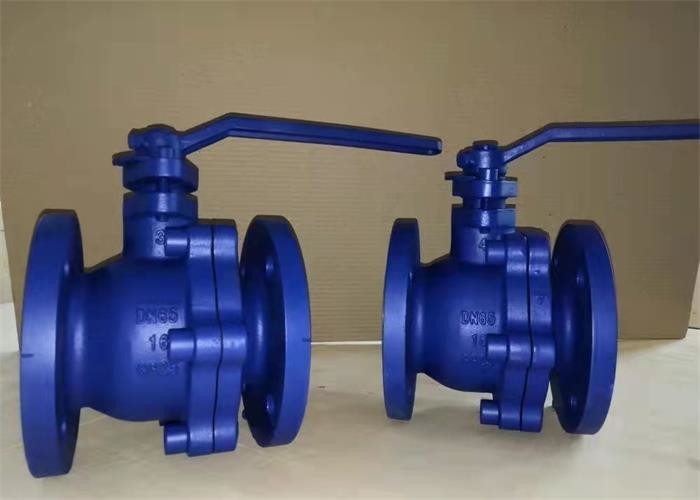

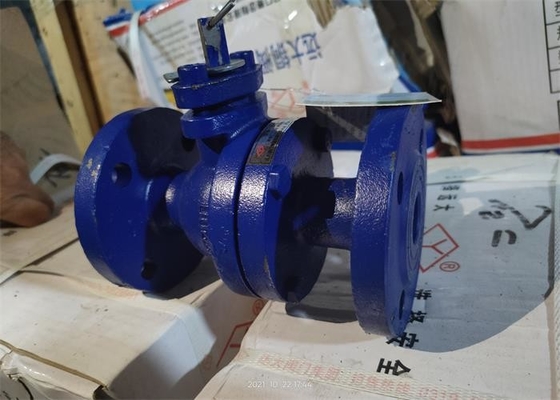

サイズ80mmのねずみ鋳鉄材料水媒体の浮遊球弁

行為の主義

弁はバルブ本体、球、弁茎、パッキン押さえ、限界の版、ハンドルで構成され、弁への他の部品、ハンドルおよびパイプラインの軸線の平行は開位置および閉鎖した位置に開始を実現するためにハンドルの回転によって管の軸線の垂直に、90度および最後ある

関係のサイズ

主要な部分材料

弁は特色になる

1. 単純構造、よい製造技術、適用範囲が広く、急速な開閉、広い適用範囲。

2. 茎は球弁の安全を高めるために破裂防止の構造を採用する。

3. 媒体はあらゆる方向でバルブ本体の両面から流れることができたりつけるか、または断ち切る目的を達成できる

技術的な変数

·わずかな圧力:1.0/1.6MPa

·わずかな直径:DN15-150mm

·適当な温度および媒体:主要な材料は灰色の鋳鉄である:適当な温度0℃ | 120℃の適当な媒体:水;≤0.2MPaの飽和蒸気;≤1.4MPaの概要の質オイル。

·設計および製造:GB/T 15185の鉄および銅の球弁

·構造の長さ:GB/T 12221の金属弁の構造の長さ

·接続の端:GB/T 17241.6の必要な鋳鉄のフランジ

·点検およびテスト:GB/T13927産業弁の圧力試験

貯蔵、取付けおよび使用のための注意

1. 単純構造、よい製造技術、適用範囲が広く、急速な開閉、広い適用範囲。

2. 茎は球弁の安全を高めるために破裂防止の構造を採用する。

3. 媒体はあらゆる方向でバルブ本体の両面から流れることができたりつけるか、または断ち切る目的を達成できる。

貯蔵、取付けおよび使用のための注意

1. この弁は乾燥した倉庫で保たれ、厳しく屋外で貯えられるために禁止される。

2. 長期保管は規則的に維持されるべきである。

3. プロダクトはあらゆる位置およびパイプラインに取付けることができ働く条件は性能指定の条件に一貫するべきである。

4. 取付けの前に取付けの前に条件を満たすために、圧力試験は遂行されるべきである。

5. 管および弁キャビティは取付けの前にきれいになるべきである。

6. 取付けの後で、プロダクトは大きい外力に服従しない。

7. ハンドルの方向は茎の正方形の溝の方向に一貫するべきである。

8. ローカル最低の温度が4℃より低いとき、絶縁材の保護はされるべきである;端弁として、管かジャケットによって管の壁の温度が0℃の下で下ることを防ぐことを熱するべきである。

9. 厳しく中型の温度の振動か急速な変更の下で準備中を取付け、使用することを禁止する。
